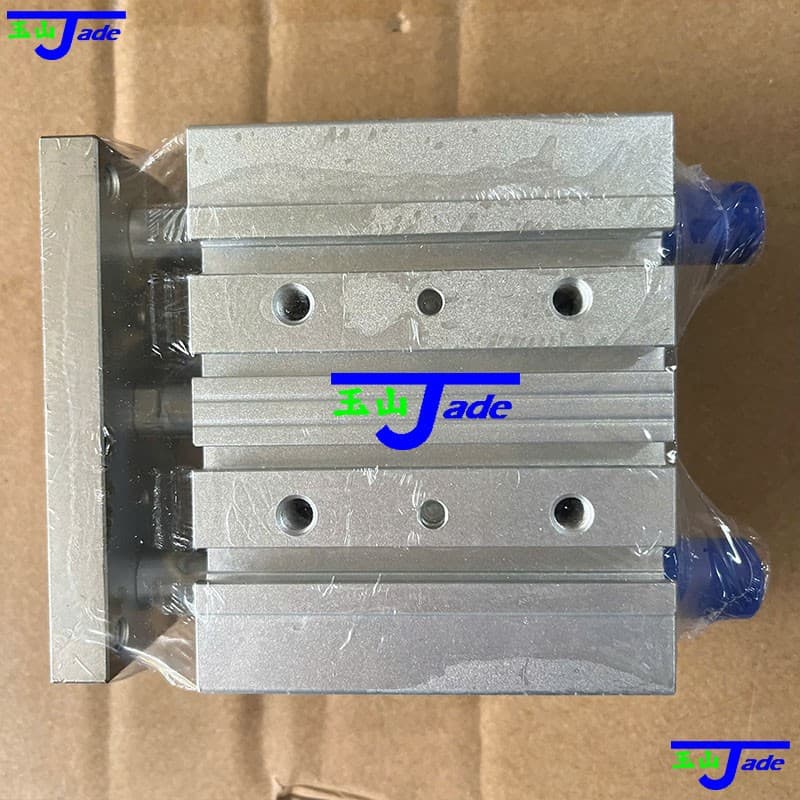

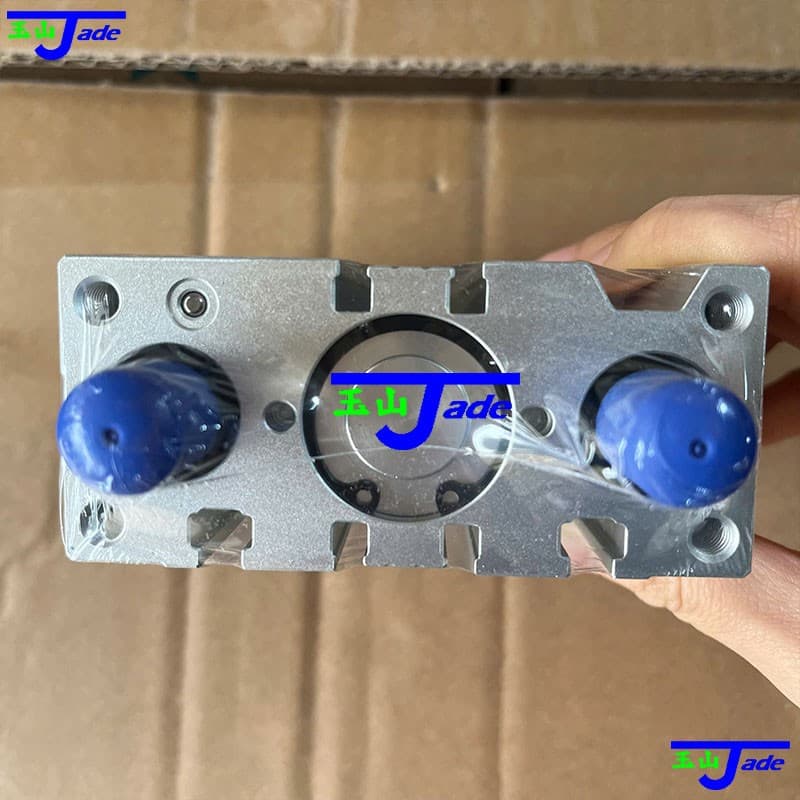

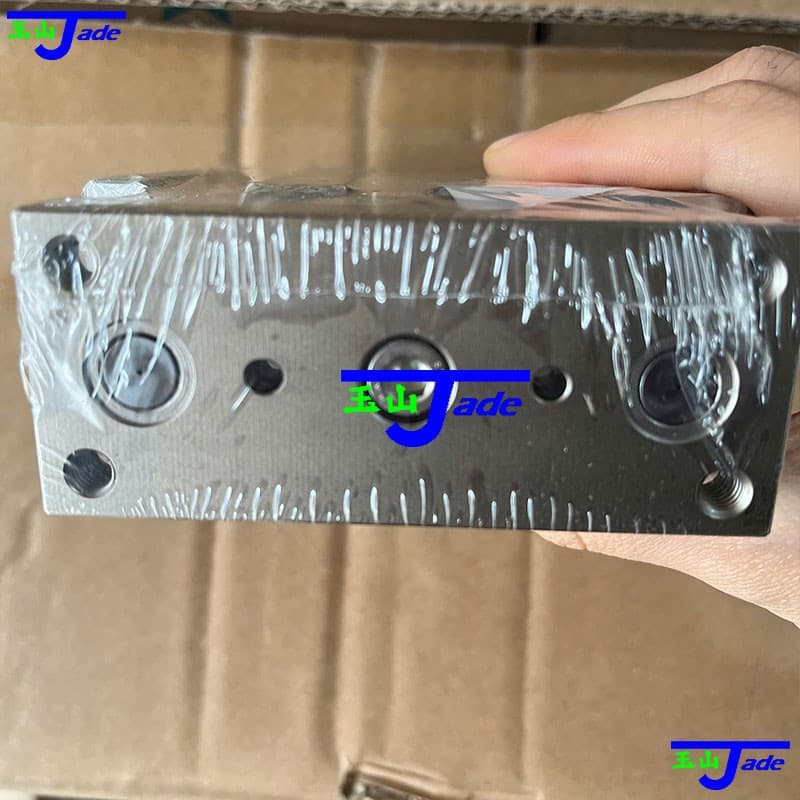

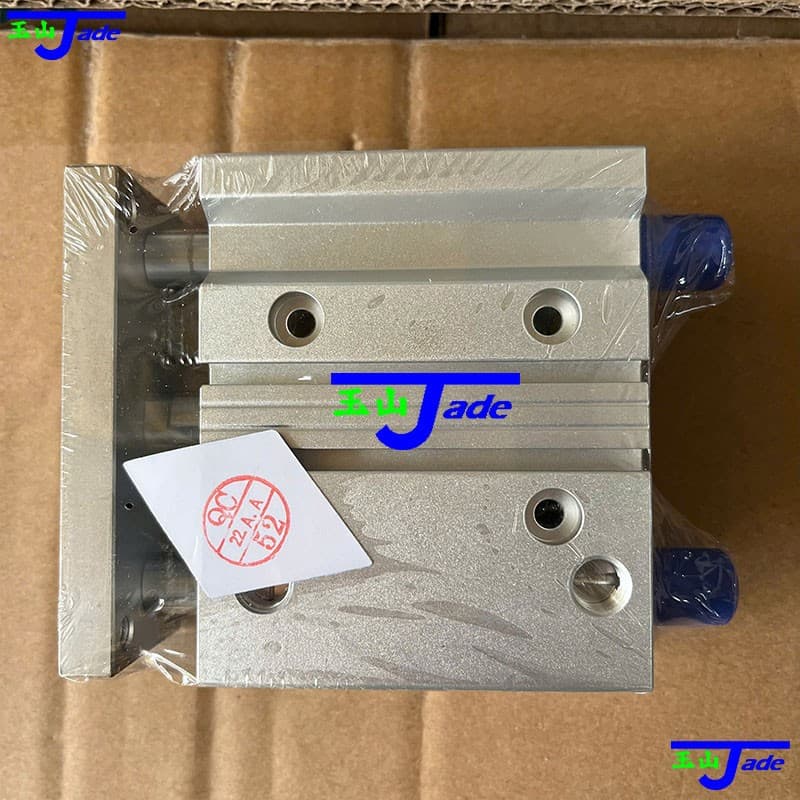

Airtac TCL / TCM – Xi Lanh Khí Nén Ba Ty Dẫn Hướng, Chịu Tải & Chống Xoay Cao

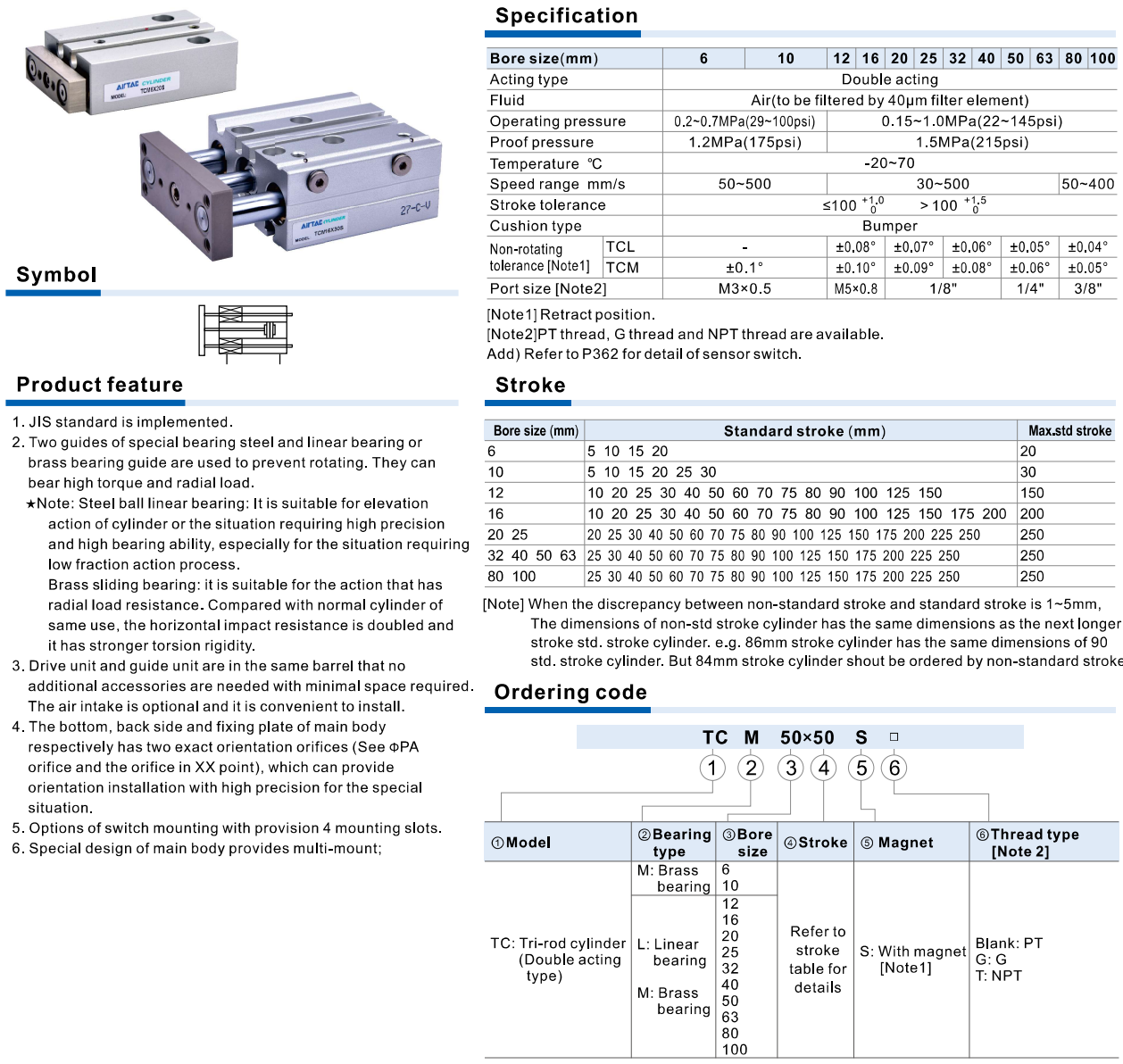

Thông số kỹ thuật:

Khái niệm về sản phẩm

Xi lanh khí nén Airtac TCL / TCM series là dòng xi lanh ba ty dẫn hướng (tri-rod cylinder) được thiết kế theo tiêu chuẩn JIS, chuyên dùng cho các ứng dụng yêu cầu khả năng chống xoay cao, chịu tải hướng kính lớn và độ ổn định vượt trội. Nhờ cấu trúc ba ty song song, xi lanh đảm bảo chuyển động tuyến tính chính xác ngay cả khi mang tải nặng hoặc tải lệch.

Đặc điểm & tính năng nổi bật

1. Cấu trúc ba ty piston song song, cho khả năng chống xoay và chống lệch tải rất cao
2. Hai phiên bản dẫn hướng:
3. TCL: sử dụng ổ bi tuyến tính (linear ball bearing) → độ chính xác cao, ma sát thấp
4. TCM: sử dụng bạc trượt đồng (brass sliding bearing) → chịu tải nặng, độ bền cao
5. Khả năng chịu mô-men uốn và mô-men xoắn lớn, phù hợp cơ cấu dẫn hướng tải nặng
6. Thân xi lanh kết cấu chắc chắn, độ cứng cao, vận hành ổn định lâu dài
7. Hoạt động tác động kép, lực đẩy ổn định ở cả hai chiều
8. Trang bị rãnh gắn cảm biến từ xung quanh thân xi lanh, thuận tiện giám sát hành trình
9. Cho phép lắp đặt từ nhiều hướng, linh hoạt trong thiết kế máy
10. Dải đường kính đa dạng 6, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm, đáp ứng nhiều cấp tải khác nhau

Ứng dụng thực tế

1. Hệ thống tự động hóa công nghiệp tải nặng
2. Cơ cấu dẫn hướng – đẩy – trượt chính xác
3. Máy lắp ráp cơ khí, khuôn mẫu
4. Dây chuyền sản xuất yêu cầu độ cứng cao và chống xoay tuyệt đối
5. Các ứng dụng cần độ ổn định vượt trội so với xi lanh 1 ty hoặc 2 ty
