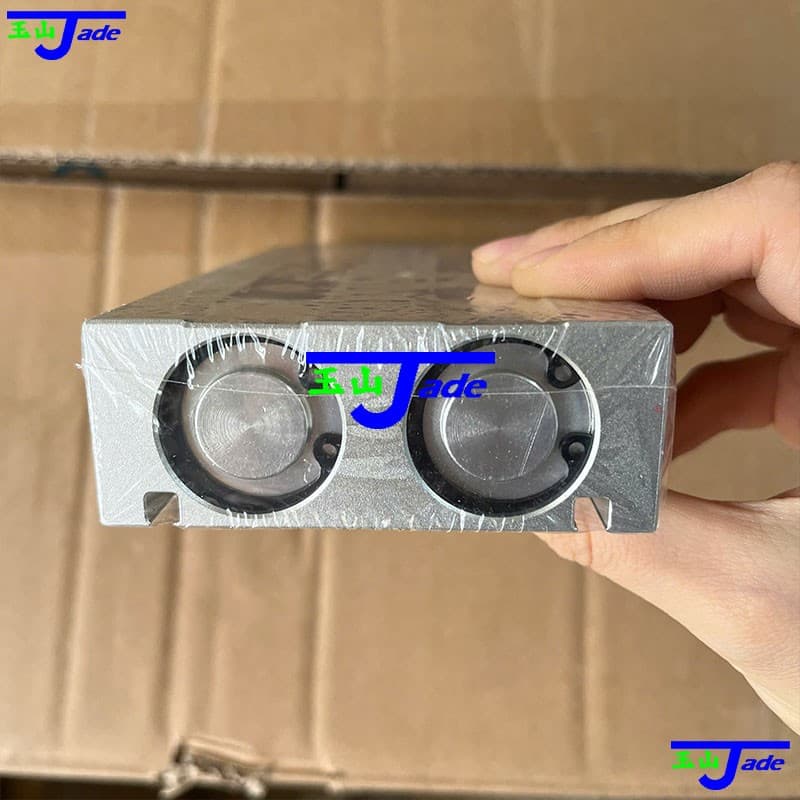

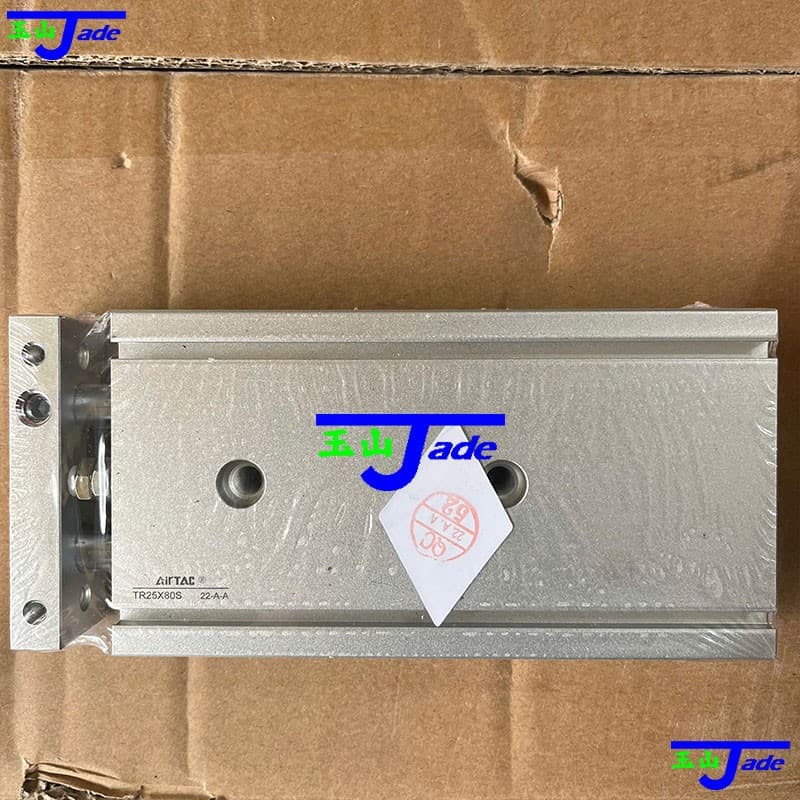

JIS Xi lanh TR Series Kiểu thanh kép

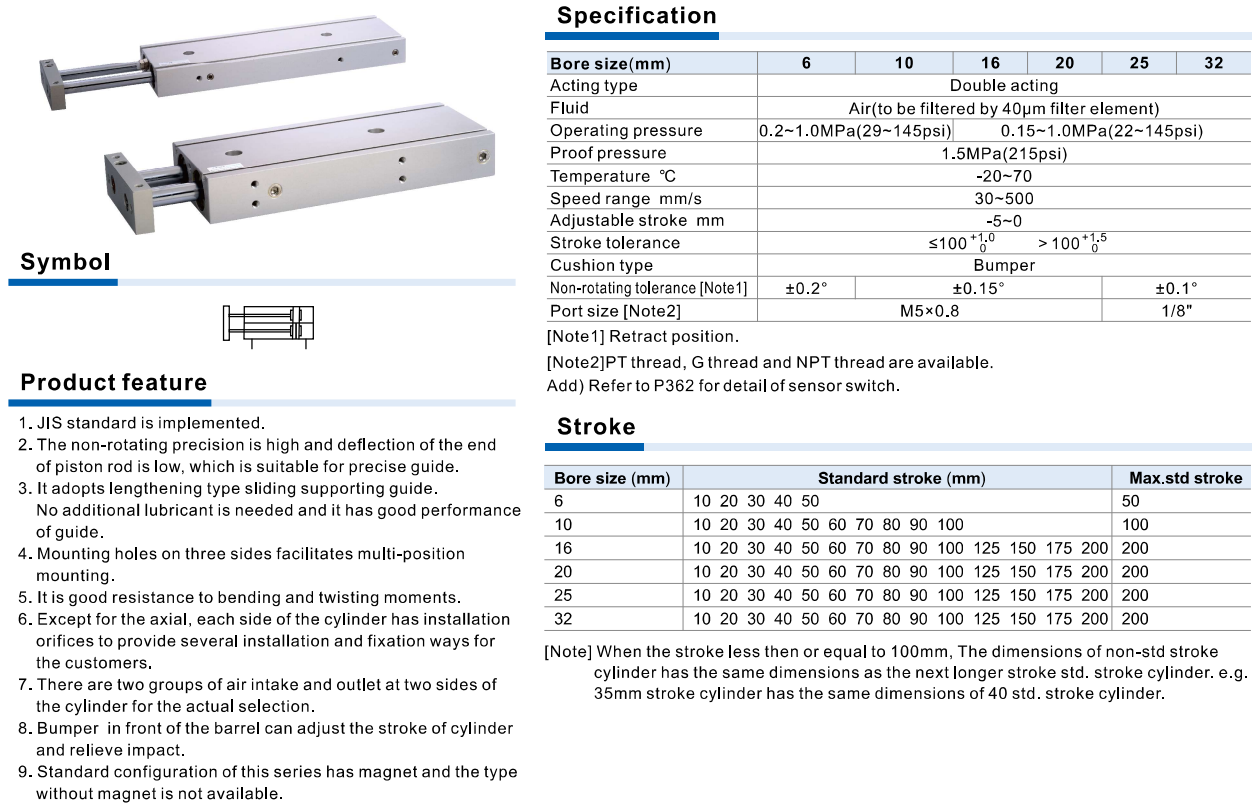

Tính năng sản phẩm

1.Tiêu chuẩn JIS được triển khai.

2. Độ chính xác không quay cao và độ lệch của đầu thanh piston thấp, phù hợp cho dẫn hướng chính xác.

3. Nó sử dụng hướng dẫn hỗ trợ trượt loại kéo dài. Không cần thêm chất bôi trơn và nó có hiệu suất dẫn hướng tốt.

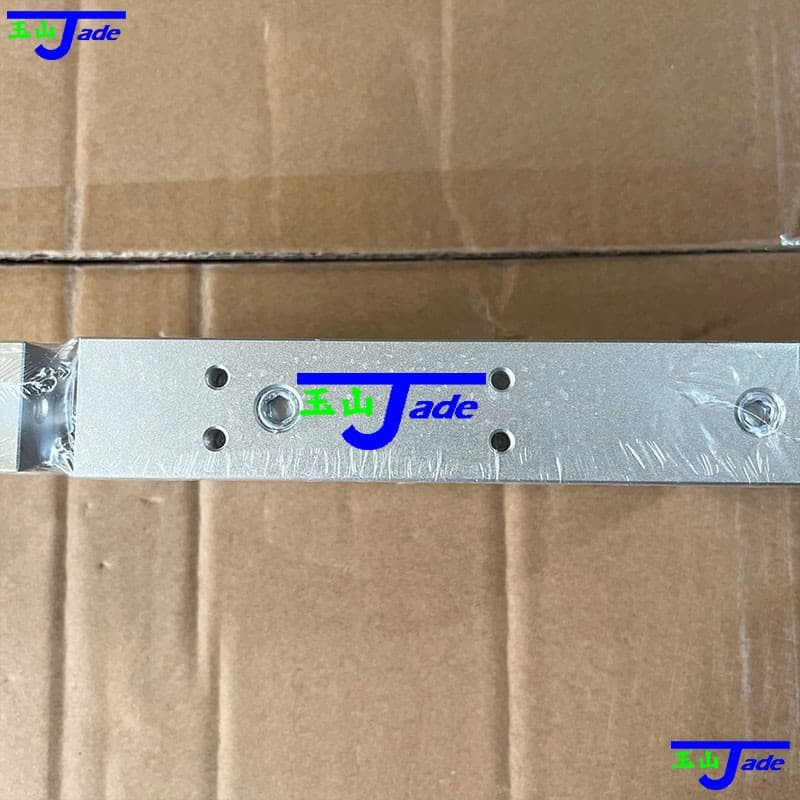

4. Các lỗ gắn trên ba mặt tạo điều kiện cho việc lắp đặt đa vị trí.

5. Có khả năng chống uốn và xoắn tốt.

6. Ngoại trừ trục, mỗi bên của xi lanh đều có các lỗ lắp đặt để cung cấp một số cách lắp đặt và cố định cho khách hàng.

7. Có hai nhóm đường dẫn khí vào và ra ở hai bên của xi lanh cho ion thực.

8. Cản trước thùng có thể điều chỉnh hành trình của xi lanh và giảm tác động

9. Cấu hình tiêu chuẩn của dòng này có nam châm và loại không có nam châm là không có

Lắp đặt & Sử dụng

1. Khi tải thay đổi trong công việc, xi lanh có công suất đầu ra dồi dào sẽ được điều chỉnh.

2. Xi lanh tương đối có khả năng chịu nhiệt độ cao hoặc chống ăn mòn phải được chọn trong điều kiện nhiệt độ cao hoặc ăn mòn;

3. Biện pháp bảo vệ cần thiết phải được thực hiện trong môi trường có độ ẩm cao hơn nhiều bụi hoặc bụi dầu của nước và cặn hàn.

4. Các chất bẩn trong đường ống phải được loại bỏ trước khi nối xi lanh với đường ống để ngăn chặn sự xâm nhập của các hạt vào xi lanh

5. Môi trường mà xi lanh sử dụng phải được lọc đến 40µm hoặc thấp hơn

6. Vì cả nắp trước và piston đều ngắn đột quỵ quá lớn không thể được chỉnh sửa.

7. Biện pháp chống đông phải được áp dụng trong môi trường nhiệt độ thấp để ngăn chặn sự đóng băng của hơi ẩm.

8. Xi lanh phải tránh tải quay số lại khi vận hành để duy trì hoạt động bình thường và kéo dài tuổi thọ sử dụng

9. Nếu xi lanh được tháo dỡ và bảo quản trong thời gian dài, vui lòng tiến hành xử lý chống gỉ trên bề mặt. Nắp chống bụi sẽ được lắp vào các cổng đầu vào và đầu ra. Vì độ chính xác của quá trình sản xuất và hướng dẫn cao. Vui lòng không tháo khối cố định hoặc nắp xi lanh.

Ưu điểm của xy lanh khí nén TR Airtac series

Là loại xy lanh lắp đặt đơn giản không cần nhiều đồ gá

Do có 2 trục nên sẽ hạn chế được độ xoay trục của xy lanh

Là loại xy lanh ít xảy ra hỏng hóc vì nó có 2 trục đẩy nên sẽ giảm được lực đẩy, trọng lượng sẽ phân bổ đều 2 bên.

Lắp đặt cảm biến dễ dàng.

Tháo ra vệ sinh bảo dưỡng cũng đơn giản.

Ứng dụng nhiều trong những nơi cần vị trí đẩy không xoay trục

Nhược điểm của xy lanh khí nén TR Airtac

Với loại 2 trục chế tạo sẽ khó hơn

Giá thành của loại này cũng cao hơn loại khác

Vị trí lắp sẽ hạn chế hơn
