/ Bàn xoay khí nén Airtac HRQ rack & pinion, xy lanh đôi mô men cao, định vị chính xác cho robot và tự động hóa
Bàn xoay khí nén Airtac HRQ rack & pinion, xy lanh đôi mô men cao, định vị chính xác cho robot và tự động hóa
Giá:Contact Jade M-Tech
Danh mục: Xi lanh bàn quay AIRTAC
Mã sản phẩm: HRQ
Bàn xoay khí nén Airtac HRQ Series là bàn xoay khí nén dùng cơ cấu rack & pinion kép cho chuyển động quay ổn định và chính xác. Thiết kế xy lanh đôi tăng mô men xoắn, hỗ trợ nhiều kích thước từ mini đến tải nặng, tích hợp cảm biến từ và hai chế độ giảm chấn. Phù hợp cho robot công nghiệp, hệ thống định vị, dây chuyền lắp ráp và tự động hóa sản xuất.
HRQ Series Models & Sizes:
- Bàn xoay khí nén Airtac HRQ
- HRQ2
- HRQ3
- HRQ7
- HRQ10
- HRQ20
- HRQ30
- HRQ50
- HRQ70
- HRQ100
- HRQ200
- HRQ2-A
- HRQ3-A
- HRQ7-A
- HRQ10-A
- HRQ20-A
- HRQ30-A
- HRQ50-A
- HRQ70-A
- HRQ100-A
- HRQ200-A
- HRQ2-B
- HRQ3-B
- HRQ7-B
- HRQ10-B
- HRQ20-B
- HRQ30-B
- HRQ50-B
- HRQ70-B
- HRQ100-B
- HRQ200-B
- bàn xoay khí nén
- xy lanh quay
- cơ cấu rack pinion
- bộ định vị xoay
- thiết bị tự động hóa
Xem thêm
Links Download File thiết kế:
File RAROther fileFile PDF** Nếu bạn đang dùng trình duyệt Google Chrome vui lòng copy link download paste ra tab mới để download file 3D (Để được support vui lòng liên hệ hotline: +84 935 136 236)
Mô tả sản phẩm

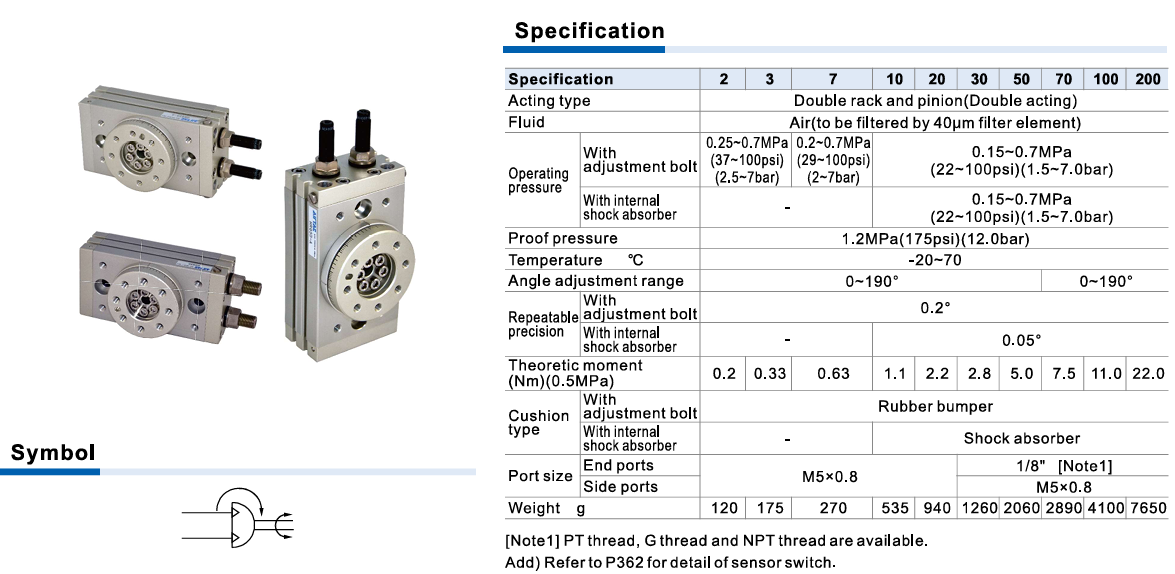

Thông số kỹ thuật Bàn xoay khí nén Airtac HRQ:
Khái niệm sản phẩm Bàn xoay khí nén Airtac HRQ
- HRQ Series là bàn xoay khí nén sử dụng cơ cấu rack & pinion kép để tạo chuyển động quay chính xác trong hệ thống tự động hóa công nghiệp.
- Thiết kế xy lanh đôi tăng mô men xoắn, phù hợp cho các ứng dụng định vị góc, xoay chi tiết và xử lý tải trọng lớn.
- Phù hợp cho robot công nghiệp, dây chuyền lắp ráp, máy tự động và hệ thống định vị chính xác.
Tính năng & đặc điểm nổi bật Bàn xoay khí nén Airtac HRQ
- Độ chính xác gia công cao, mặt bàn làm việc ổn định, định vị chính xác.
- Lỗ xuyên tâm trung tâm giúp đi dây hoặc ống khí thuận tiện.
- Cơ cấu rack & pinion đảm bảo chuyển động quay ổn định và đồng bộ.
- Kết cấu xy lanh đôi tạo mô men xoắn lớn hơn, vận hành mạnh mẽ.
- Khe lắp cảm biến từ giúp theo dõi vị trí dễ dàng.
- Hai chế độ giảm chấn: vít chỉnh giảm chấn hoặc shock absorber.
- Nhiều kích thước từ mini đến tải nặng: HRQ2 – HRQ200.
- Lắp đặt đơn giản với lỗ guide hai bên thân và mặt đáy.
Thông số kỹ thuật chính Bàn xoay khí nén Airtac HRQ
- Kiểu hoạt động: Double rack & pinion (double acting)
- Môi chất: Khí nén lọc 40µm
- Áp suất làm việc:
- Ø2–7: 0.25 – 0.7 MPa
- Ø10–200: 0.15 – 0.7 MPa
- Áp suất chịu: 1.2 MPa
- Nhiệt độ làm việc: -20°C đến 70°C
- Góc điều chỉnh: 0° – 190°
- Độ lặp lại:
- Loại vít chỉnh: 0.2°
- Loại shock absorber: 0.05°
- Mô men xoắn lý thuyết (0.5MPa):
- HRQ2: 0.2 N.m
- HRQ3: 0.33 N.m
- HRQ7: 0.63 N.m
- HRQ10: 1.1 N.m
- HRQ20: 2.2 N.m
- HRQ30: 2.8 N.m
- HRQ50: 5.0 N.m
- HRQ70: 7.5 N.m
- HRQ100: 11.0 N.m
- HRQ200: 22.0 N.m
- Cushion: Rubber bumper / Shock absorber
- Cổng khí: M5×0.8 / 1/8
- Trọng lượng: 120g – 7650g tùy model
Ưu điểm sản phẩm Bàn xoay khí nén Airtac HRQ
- Mô men xoắn cao nhờ cấu trúc xy lanh đôi
- Chuyển động quay ổn định, chính xác
- Định vị góc chính xác, độ lặp lại tốt
- Dễ lắp đặt và tích hợp cảm biến
- Độ bền cao, phù hợp môi trường công nghiệp
- Hỗ trợ nhiều kích thước từ nhỏ đến tải nặng
Ứng dụng Bàn xoay khí nén Airtac HRQ
- Robot công nghiệp
- Hệ thống bàn xoay định vị
- Dây chuyền lắp ráp tự động
- Máy đóng gói và sản xuất
- Hệ thống pick & place có chuyển động xoay
- Ngành cơ khí chính xác, điện tử, tự động hóa
