Bàn xoay khí nén Airtac HRS rack & pinion, xy lanh đôi mô men xoắn cao, góc quay 90°–180° cho tự động hóa

Thông số kỹ Bàn xoay khí nén HRS:

Khái niệm sản phẩm Bàn xoay khí nén HRS

1. HRS Series là bộ bàn xoay khí nén sử dụng cơ cấu rack & pinion kép để tạo chuyển động quay chính xác trong hệ thống tự động hóa.
2. Thiết kế xy lanh đôi tăng mô men xoắn, phù hợp cho các ứng dụng xoay định vị tải nặng.
3. Sản phẩm chuyên dùng trong robot công nghiệp, dây chuyền lắp ráp, máy tự động và hệ thống định vị góc.

Tính năng & đặc điểm nổi bật Bàn xoay khí nén HRS

1. Cơ cấu rack & pinion giúp chuyển động quay ổn định và đồng bộ.
2. Kết cấu xy lanh đôi tạo lực xoắn lớn hơn so với loại tiêu chuẩn.
3. Tích hợp khe lắp cảm biến từ ở hai bên thân, dễ giám sát vị trí.
4. Hai chế độ giảm chấn: bumper hoặc air cushion.
5. Thiết kế lắp đặt đơn giản với lỗ guide hai bên thân.
6. 5 kích thước tiêu chuẩn: 10, 15, 20, 30, 40.
7. Phù hợp xoay chi tiết trong môi trường công nghiệp tải nặng.

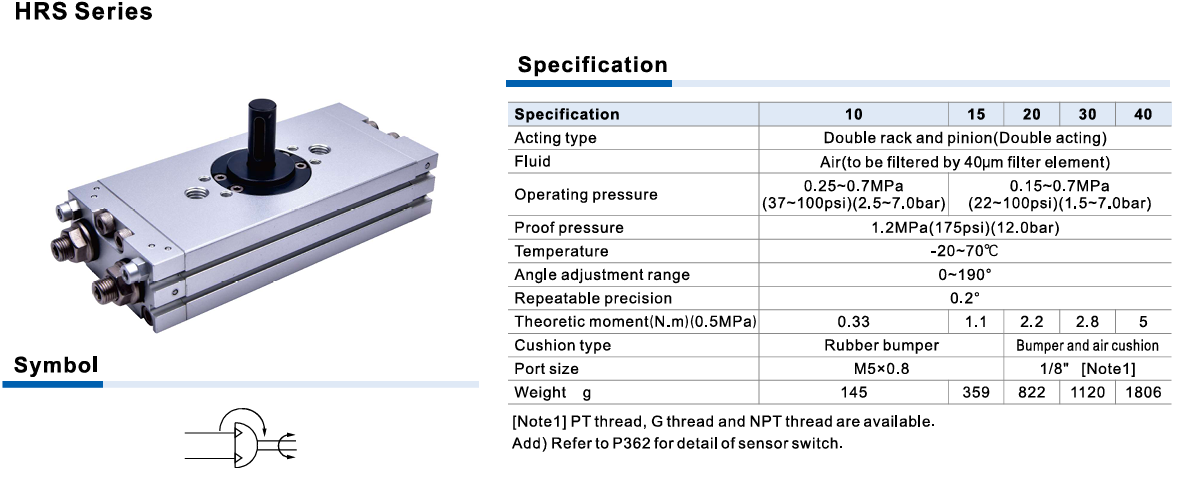

Thông số kỹ thuật chính Bàn xoay khí nén HRS

1. Kiểu hoạt động: Double rack & pinion (double acting)
2. Môi chất: Khí nén lọc 40µm
3. Áp suất làm việc:
4. Ø10–15: 0.25 – 0.7 MPa
5. Ø20–40: 0.15 – 0.7 MPa
6. Áp suất chịu: 1.2 MPa
7. Nhiệt độ làm việc: -20°C đến 70°C
8. Góc điều chỉnh: 0° – 190°
9. Độ lặp lại: 0.2°
10. Mô men xoắn lý thuyết (0.5MPa):
11. Ø10: 0.33 N.m
12. Ø15: 1.1 N.m
13. Ø20: 2.2 N.m
14. Ø30: 2.8 N.m
15. Ø40: 5 N.m
16. Cushion: Rubber bumper / Air cushion
17. Kích thước cổng khí: M5×0.8 / 1/8
18. Trọng lượng: 145g – 1806g tùy model

Ưu điểm sản phẩm Bàn xoay khí nén HRS

1. Mô men xoắn cao nhờ cấu trúc xy lanh đôi
2. Chuyển động quay ổn định và chính xác
3. Tích hợp cảm biến vị trí dễ dàng
4. Độ bền cao, vận hành ổn định lâu dài
5. Phù hợp môi trường tự động hóa công nghiệp

Ứng dụng Bàn xoay khí nén HRS

1. Robot công nghiệp
2. Bàn xoay định vị sản phẩm
3. Dây chuyền lắp ráp tự động
4. Máy đóng gói – sản xuất
5. Hệ thống pick & place xoay góc
6. Ngành cơ khí, điện tử, chế tạo
