CPV15S Series Manifold Solenoid Valve – Bộ van điện từ tích hợp manifold khí nén nhỏ gọn

Thông số kỹ thuật CPV15S Series Manifold:

Mô tả sản phẩm CPV15S Series – Manifold Solenoid Valve

CPV15S Series là bộ manifold van điện từ khí nén tích hợp được thiết kế để tập trung hệ thống cấp khí, xả khí và kết nối điện vào cùng một khối duy nhất. Giải pháp này giúp tối ưu không gian lắp đặt, giảm số lượng ống khí và phụ kiện, đồng thời giúp việc bảo trì và mở rộng hệ thống trở nên đơn giản hơn. Sản phẩm được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, dây chuyền sản xuất, máy đóng gói, máy lắp ráp và thiết bị điều khiển khí nén.

Đặc điểm và tính năng nổi bật CPV15S Series – Manifold Solenoid Valve

Hệ thống CPV15S được thiết kế với cấu trúc manifold hiện đại giúp các van điện từ có thể lắp đặt trên cùng một đế, mang lại khả năng quản lý khí nén hiệu quả và gọn gàng.

Một trong những điểm nổi bật của sản phẩm là thiết kế tích hợp cổng cấp khí, xả khí và nguồn điện. Nhờ đó, toàn bộ hệ thống chỉ cần một đầu cấp khí và một đầu kết nối điện D-Sub 25 pin, giúp giảm đáng kể dây dẫn và đường ống khí trong hệ thống.

Manifold có khả năng mở rộng linh hoạt từ 2 đến 20 station, cho phép người dùng tùy chỉnh số lượng van theo nhu cầu sử dụng thực tế. Khi cần mở rộng hệ thống, chỉ cần bổ sung thêm station mà không phải thay đổi toàn bộ hệ thống khí nén.

Sản phẩm hỗ trợ nhiều chuẩn ren phổ biến như PT, G và NPT, giúp dễ dàng tích hợp với các hệ thống khí nén khác nhau. Ngoài ra, các cổng A được thiết kế cho push-in fitting đường kính 4mm hoặc 5/32 inch, giúp việc lắp đặt nhanh chóng và chắc chắn.

Hệ thống cũng hỗ trợ blank plate (tấm bịt) để che các vị trí chưa sử dụng trên manifold. Điều này giúp hệ thống vẫn hoạt động ổn định ngay cả khi chưa lắp đầy tất cả các station.

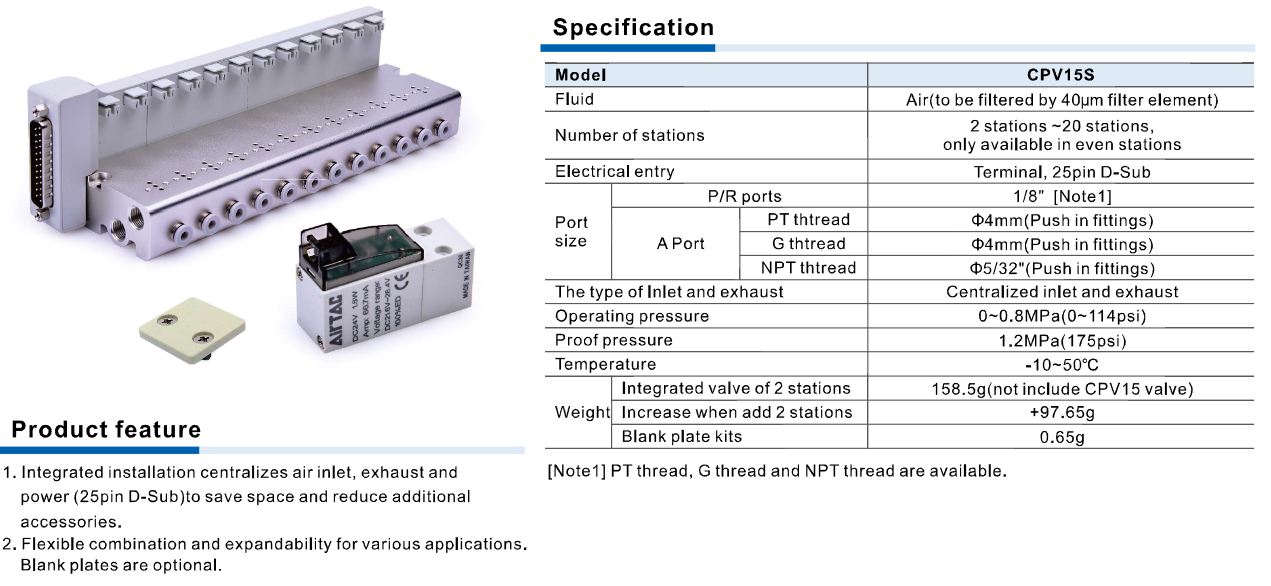

Thông số kỹ thuật CPV15S Series – Manifold Solenoid Valve

Model: CPV15S Series

Môi chất: Khí nén (Air) đã lọc qua bộ lọc 40µm

Số station: 2 – 20 station (chỉ số chẵn)

Kết nối điện: Terminal, D-Sub 25 pin

Kích thước cổng khí:

P/R port: 1/8 inch

A port:

PT thread: Ø4mm push-in fitting

G thread: Ø4mm push-in fitting

NPT thread: Ø5/32 inch push-in fitting

Kiểu cấp/xả khí: Centralized inlet and exhaust

Áp suất làm việc: 0 – 0.8 MPa (0 – 114 psi)

Áp suất chịu đựng: 1.2 MPa (175 psi)

Nhiệt độ làm việc: -10°C đến 50°C

Khối lượng:

Manifold 2 station: 158.5 g (không bao gồm van CPV15)

Tăng thêm mỗi 2 station: +97.65 g

Blank plate kit: 0.65 g

Ưu điểm của sản phẩm CPV15S Series – Manifold Solenoid Valve

CPV15S Series mang lại nhiều lợi ích cho hệ thống khí nén nhờ thiết kế tối ưu.

Trước hết là tiết kiệm không gian lắp đặt nhờ tích hợp nhiều van trên một manifold duy nhất. Điều này đặc biệt hữu ích trong các máy móc có không gian hạn chế.

Sản phẩm giúp giảm chi phí lắp đặt và dây dẫn khí, đồng thời tăng tính thẩm mỹ và gọn gàng cho hệ thống.

Nhờ thiết kế module, hệ thống có khả năng mở rộng linh hoạt, phù hợp với nhiều quy mô máy móc và dây chuyền sản xuất khác nhau.

Ngoài ra, kết nối điện D-Sub giúp đấu nối nhanh, ổn định và dễ bảo trì khi cần thay thế hoặc kiểm tra van.

Ứng dụng CPV15S Series – Manifold Solenoid Valve

CPV15S Series được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp yêu cầu điều khiển khí nén chính xác.

Sản phẩm thường được lắp đặt trong hệ thống tự động hóa nhà máy, máy đóng gói, máy dán nhãn, máy lắp ráp linh kiện, dây chuyền sản xuất tự động và thiết bị robot công nghiệp.

Ngoài ra, manifold van điện từ CPV15S cũng được sử dụng trong ngành chế tạo máy, thiết bị khí nén, hệ thống điều khiển xy lanh và các hệ thống khí nén đa kênh.
