Manifold CPV10M Series Cho Van Điện Từ Khí Nén CPV10 – Đế Chia Khí Nhiều Trạm Tiết Kiệm Không Gian

Thông số kỹ thuật Manifold CPV10M Series Cho Van Điện Từ Khí Nén CPV10:

Mô tả sản phẩm CPV10M Series Manifold cho van điện từ CPV10

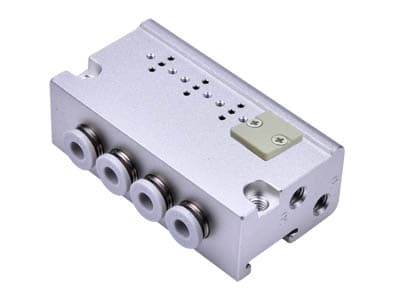

CPV10M Series là manifold (đế chia khí) chuyên dụng cho van điện từ micro CPV10, được thiết kế để lắp nhiều van trên cùng một khối nhằm tối ưu hóa hệ thống khí nén trong các thiết bị tự động hóa. Nhờ thiết kế tích hợp, manifold giúp phân phối khí nén tập trung, giảm số lượng đường ống và phụ kiện, từ đó giúp hệ thống gọn gàng, dễ lắp đặt và bảo trì. Sản phẩm đặc biệt phù hợp với các hệ thống yêu cầu điều khiển nhiều van khí nén trong không gian nhỏ như máy đóng gói, máy lắp ráp điện tử và thiết bị tự động hóa.

Đặc điểm và tính năng nổi bật

CPV10M Series được thiết kế với cấu trúc manifold tích hợp, cho phép lắp nhiều van điện từ CPV10 trên cùng một khối đế, giúp tiết kiệm không gian lắp đặt và giảm chi phí phụ kiện đường khí.

Hệ thống được bố trí đường cấp khí, xả khí và đấu nối điện tập trung, giúp kỹ thuật viên dễ dàng kiểm tra và bảo trì mạch khí trong quá trình vận hành.

Manifold hỗ trợ nhiều cấu hình số trạm từ 2 đến 20 stations, cho phép người dùng linh hoạt mở rộng hệ thống theo nhu cầu sử dụng.

Thiết kế cổng khí sử dụng ren M5 cho cổng P/R và cổng A dạng push-in Ø3.2 hoặc Ø4, giúp kết nối nhanh chóng với các ống khí nén tiêu chuẩn trong hệ thống.

Ngoài ra, hệ thống còn hỗ trợ blank plate tùy chọn, cho phép bịt kín các vị trí chưa sử dụng, giúp hệ thống linh hoạt hơn khi mở rộng hoặc thay đổi cấu hình.

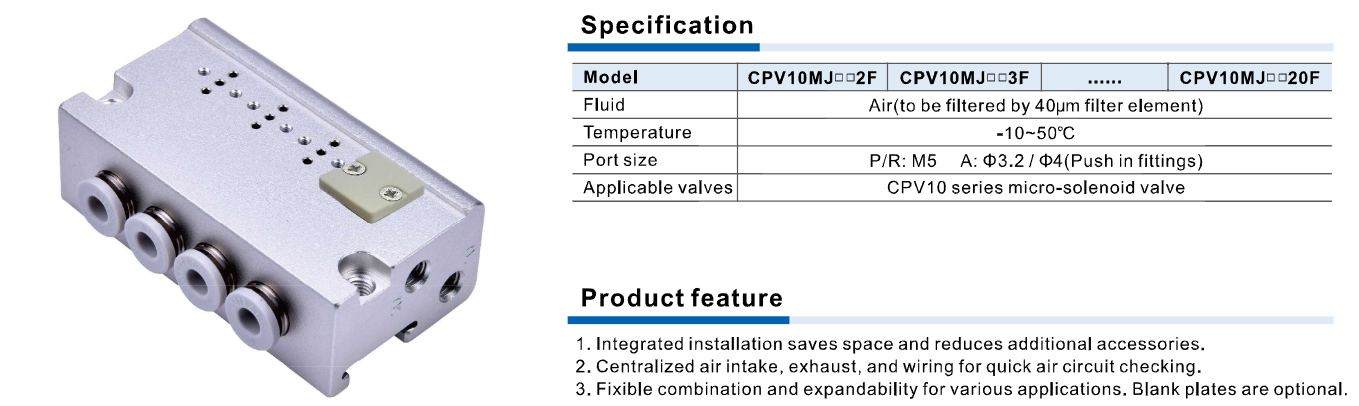

Thông số kỹ thuật

Model: CPV10M Series

Loại sản phẩm: Manifold cho van điện từ CPV10

Môi chất: Khí nén (Air) đã lọc qua bộ lọc 40µm

Nhiệt độ làm việc: -10°C đến 50°C

Kích thước cổng:

P / R: M5

A: Ø3.2 hoặc Ø4 (Push-in fitting)

Van tương thích: CPV10 Series micro solenoid valve

Số trạm (Stations):

2F, 4F, 6F, 8F, 10F, 12F, 16F, 20F

Tùy chọn phụ kiện:

Blank plate kit (bao gồm plate, gioăng và vít)

Ưu điểm của sản phẩm

CPV10M Series mang lại nhiều lợi ích cho các hệ thống điều khiển khí nén hiện đại.

Thiết kế manifold giúp giảm đáng kể số lượng đường ống khí, giúp hệ thống gọn gàng và dễ bảo trì hơn.

Sản phẩm giúp tối ưu hóa không gian lắp đặt, đặc biệt phù hợp với các thiết bị tự động hóa nhỏ gọn.

Khả năng mở rộng nhiều trạm giúp hệ thống linh hoạt trong việc nâng cấp hoặc thay đổi cấu hình.

Ngoài ra, việc tích hợp đường cấp và xả khí giúp kiểm tra mạch khí nhanh chóng và thuận tiện cho kỹ thuật viên.

Ứng dụng

CPV10M Series được sử dụng rộng rãi trong các hệ thống khí nén yêu cầu điều khiển nhiều van trong không gian nhỏ.

Sản phẩm thường được ứng dụng trong thiết bị tự động hóa công nghiệp, máy đóng gói, máy lắp ráp linh kiện điện tử, dây chuyền sản xuất tự động và hệ thống điều khiển khí nén đa kênh.

Ngoài ra, manifold còn phù hợp với robot công nghiệp, thiết bị phòng thí nghiệm và các hệ thống điều khiển khí nén chính xác.
