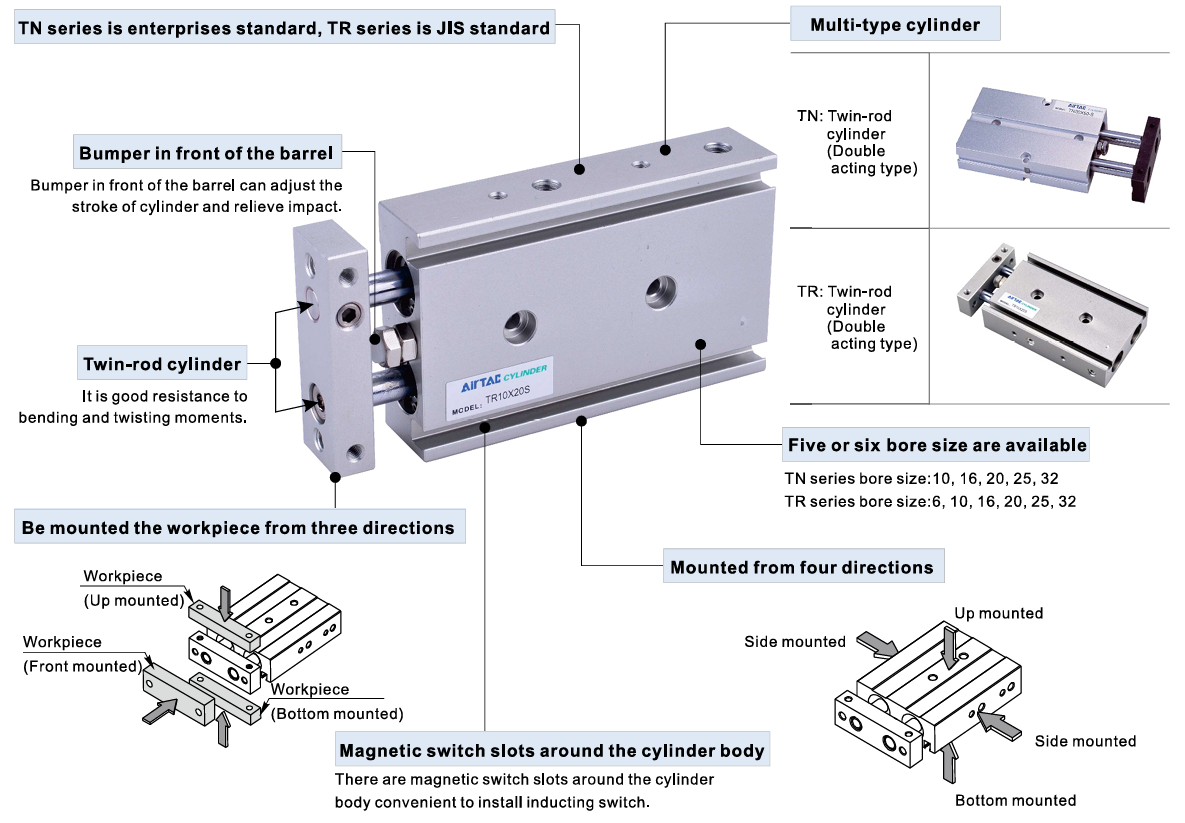

Xi lanh dẫn hướng là gì?

Xi lanh dẫn hướng là gì?

Xi lanh dẫn hướng (guided cylinder) là dòng xi lanh khí nén được tích hợp thêm:

1. Thanh dẫn hướng
2. Hoặc cơ cấu guide rod

nhằm giúp:

1. Chống xoay
2. Tăng độ ổn định
3. Giảm rung lắc khi hoạt động

👉 So với xi lanh khí nén thông thường, xi lanh dẫn hướng có khả năng:

1. Chịu tải lệch tâm tốt hơn
2. Hoạt động chính xác hơn
3. Phù hợp cho hệ thống tự động hóa

Xi lanh dẫn hướng hoạt động như thế nào?

Xi lanh dẫn hướng hoạt động tương tự xi lanh khí nén thông thường:

1. Khí nén đẩy piston di chuyển
2. Thanh guide rod giữ chuyển động ổn định

👉 Nhờ đó:

1. Tải không bị xoay
2. Giảm rung khi chuyển động
3. Tăng độ chính xác

Vì sao cần dùng xi lanh dẫn hướng?

Chống xoay tải

Xi lanh thường:

1. Dễ xoay khi tải lệch tâm

Trong khi đó:

1. Guided cylinder giúp chống xoay rất tốt.

👉 Đây là ưu điểm lớn nhất của dòng này.

Tăng độ ổn định

Thanh guide rod giúp:

1. Chuyển động tuyến tính ổn định hơn
2. Giảm rung
3. Giảm sai số

Chịu tải lệch tâm tốt hơn

Xi lanh dẫn hướng phù hợp với:

1. Tải ngang
2. Tải lệch tâm
3. Chuyển động cần độ chính xác cao

Xi lanh dẫn hướng thường dùng trong ứng dụng nào?

Máy pick & place

Guided cylinder giúp:

1. Giữ sản phẩm ổn định
2. Chống xoay khi di chuyển

Jig tự động

Trong các hệ thống:

1. Kẹp sản phẩm
2. Định vị chi tiết

👉 Xi lanh dẫn hướng hoạt động ổn định hơn xi lanh thường.

Máy đóng gói

Khi cần:

1. Chuyển động tốc độ cao
2. Độ chính xác lớn

→ Guided cylinder giúp giảm rung đáng kể.

Robot mini và thiết bị điện tử

Xi lanh dẫn hướng thường dùng trong:

1. Robot mini
2. Máy điện tử
3. Hệ thống compact automation

Ưu điểm của xi lanh dẫn hướng

Chống rung rất tốt

Thanh guide rod giúp:

1. Giảm rung mạnh khi hoạt động

Độ chính xác cao

Rất phù hợp cho:

1. Jig
2. Pick & place
3. Máy tự động hóa

Chịu tải ngang tốt hơn

So với xi lanh thường:

1. Guided cylinder chịu side-load tốt hơn nhiều.

Hoạt động ổn định hơn

Đặc biệt với:

1. Stroke dài
2. Tốc độ cao

👉 Guided cylinder ổn định hơn rõ rệt

Nhược điểm của xi lanh dẫn hướng

Giá thành cao hơn

Do:

1. Kết cấu phức tạp hơn
2. Có thêm guide rod

→ Giá thường cao hơn xi lanh thường.

Kích thước lớn hơn

Guided cylinder:

1. Rộng hơn
2. Nặng hơn compact cylinder

👉 Không tối ưu cho mọi hệ thống nhỏ.

Không cần thiết cho tải đơn giản

Nếu:

1. Tải nhẹ
2. Không cần chống xoay

👉 Xi lanh SC hoặc SDA thường sẽ tiết kiệm hơn.

Guided cylinder phù hợp cho:

1. Tự động hóa
2. Chuyển động chính xác
3. Tải lệch tâm

Khi nào KHÔNG nên dùng xi lanh dẫn hướng?

Bạn không cần dùng guided cylinder nếu:

1. Tải rất nhẹ
2. Chuyển động đơn giản
3. Không có tải lệch tâm
4. Muốn tối ưu chi phí

👉 Khi đó:

1. Xi lanh SC
2. Hoặc compact cylinder

sẽ phù hợp hơn.

Có nên dùng xi lanh dẫn hướng không?

👉 CÓ, nếu hệ thống của bạn:

1. Dễ rung
2. Có tải lệch tâm
3. Cần chống xoay
4. Yêu cầu độ chính xác cao

👉 Đây là lựa chọn rất tốt cho:

1. Máy tự động hóa
2. Jig công nghiệp
3. Pick & place system

Kết luận

Xi lanh dẫn hướng là giải pháp hiệu quả cho các hệ thống:

1. Cần chống xoay
2. Chuyển động ổn định
3. Độ chính xác cao

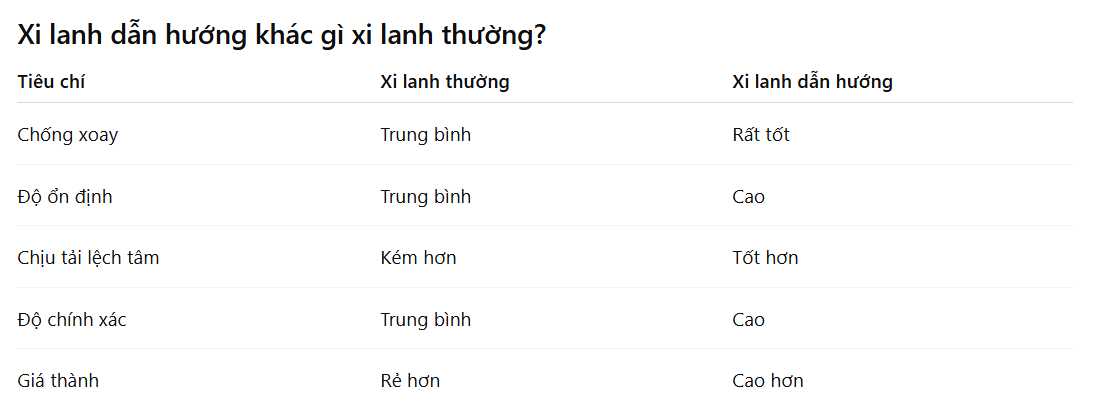

So với xi lanh thường:

1. Guided cylinder ổn định hơn
2. Chịu tải tốt hơn
3. Nhưng chi phí cũng cao hơn

👉 Nếu bạn cần hệ thống hoạt động chính xác và ít rung lắc, thì AirTAC TN/TR guided cylinder là lựa chọn rất đáng cân nhắc.
