Cách chọn xi lanh khí nén chuẩn nhất cho hệ thống tự động hóa

Vì sao cần chọn đúng xi lanh khí nén?

Xi lanh khí nén là thiết bị tạo chuyển động đẩy – kéo trong hệ thống tự động hóa. Nếu chọn sai xi lanh, hệ thống có thể gặp:

1. Không đủ lực đẩy
2. Rung lắc
3. Hao khí nén
4. Giảm tuổi thọ thiết bị
5. Hoạt động không ổn định

👉 Vì vậy, việc chọn đúng xi lanh là cực kỳ quan trọng trong thiết kế máy.

Những thông số quan trọng khi chọn xi lanh khí nén

Khi chọn xi lanh, bạn cần quan tâm đến các yếu tố sau:

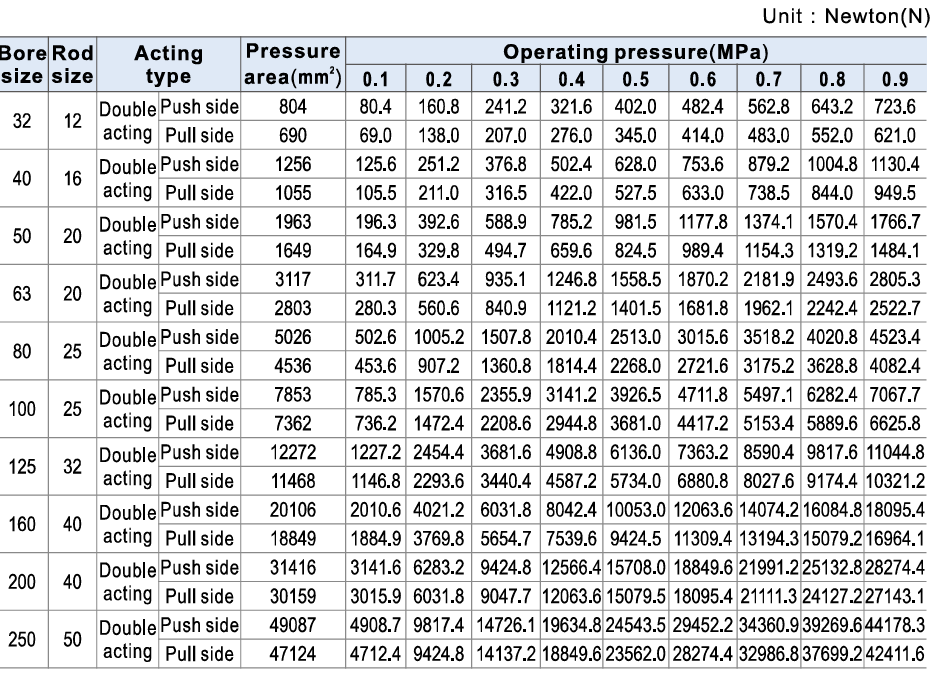

Bore (đường kính piston)

Bore quyết định:

1. Lực đẩy của xi lanh
2. Lượng khí tiêu thụ

👉 Bore càng lớn → lực càng mạnh.

Stroke (hành trình)

Stroke là khoảng cách piston di chuyển.

👉 Stroke càng dài:

1. Xi lanh càng dài
2. Dễ rung hơn
3. Cần không gian lớn hơn

Áp suất làm việc

Áp suất khí ảnh hưởng trực tiếp đến lực đẩy.

Ví dụ:

1. 5 bar → lực trung bình
2. 6–7 bar → lực mạnh hơn

👉 Nếu áp suất thấp:

1. Cần tăng bore để đủ lực.

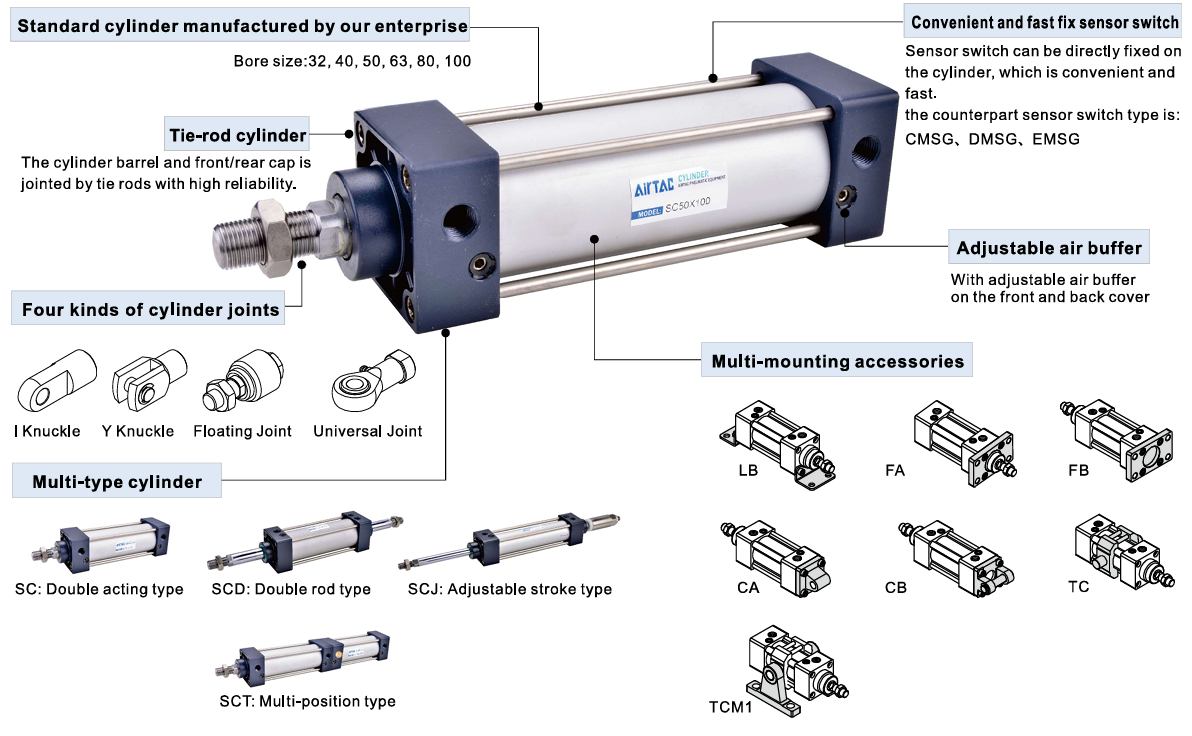

Kiểu mounting (gá lắp)

Mounting ảnh hưởng đến:

1. Độ ổn định
2. Độ bền
3. Góc hoạt động

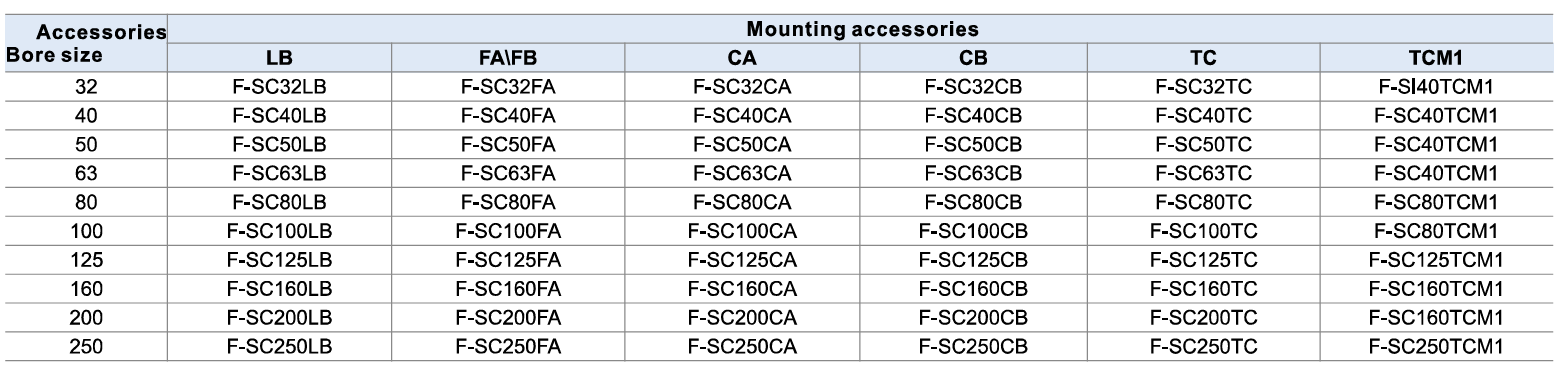

Các kiểu mounting phổ biến:

1. FA
2. CA
3. LB
4. TC

Cách chọn bore xi lanh phù hợp

Tải nhẹ

1. Bore 32–40

Tải trung bình

1. Bore 50–63

Tải nặng

1. Bore 80–100

👉 Không nên chọn đúng bằng tải thực tế.

Khuyến nghị:

1. Dư tải khoảng 20–30%

Chọn stroke thế nào cho đúng?

Thông thường:

1. Stroke nên lớn hơn hành trình thực tế khoảng 10–20%

Ví dụ:

1. Cần đẩy 100mm
2. → nên chọn stroke 125mm

👉 Không nên:

1. Chọn stroke quá ngắn → thiếu hành trình
2. Chọn quá dài → rung và tốn không gian

Khi nào nên dùng xi lanh compact?

Nếu hệ thống:

1. Không gian hẹp
2. Stroke ngắn
3. Tải vừa phải

👉 Nên dùng:

1. xi lanh compact

Compact cylinder giúp:

1. Tiết kiệm diện tích
2. Dễ lắp đặt hơn

Khi nào nên dùng xi lanh dẫn hướng?

Nếu hệ thống:

1. Tải lệch tâm
2. Stroke dài
3. Cần chống xoay

👉 Nên dùng:

1. xi lanh dẫn hướng
2. hoặc xi lanh 2 ty

Những lỗi thường gặp khi chọn xi lanh

Chọn bore quá nhỏ

1. Không đủ lực

Chọn stroke quá dài

1. Rung lắc mạnh

Chọn sai mounting

1. Nhanh mòn seal
2. Lệch tâm

Không tính tải thực tế

1. Xi lanh yếu dù đủ áp

👉 Đây là các lỗi rất phổ biến trong thiết kế khí nén.

Checklist chọn xi lanh khí nén

Trước khi chọn xi lanh, hãy kiểm tra:

✅ Tải trọng

✅ Hành trình (stroke)

✅ Áp suất khí

✅ Không gian lắp đặt

✅ Kiểu mounting

✅ Tốc độ hoạt động

✅ Độ ổn định hệ thống

👉 Đây là checklist rất quan trọng khi thiết kế hệ thống tự động hóa.

Kết luận

Việc chọn đúng xi lanh khí nén giúp:

1. Hệ thống hoạt động ổn định
2. Tiết kiệm khí nén
3. Giảm lỗi vận hành
4. Tăng tuổi thọ máy

👉 Khi chọn xi lanh, bạn nên quan tâm:

1. Bore
2. Stroke
3. Mounting
4. Áp suất khí
5. Tải thực tế

👉 Nếu chưa biết chọn loại nào phù hợp, bạn có thể tham khảo các dòng xi lanh khí nén AirTAC với đầy đủ thông số và nhiều tùy chọn ứng dụng khác nhau.
