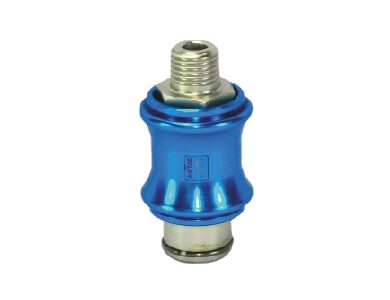

Van Trượt Tay Khí Nén HSV Series 3/2 Way, Hand Slide Valve Nhôm Anodized, Van Điều Khiển Khí Nén 1/8 đến 1 Inch
Van trượt tay HSV Series 3/2 Way là dòng van điều khiển khí nén thủ công chuyên dùng cho hệ thống đường ống và thiết bị công nghiệp. Sản phẩm hoạt động theo cơ chế manual direct acting, cho thao tác trượt nhẹ, phản hồi nhanh và lưu lượng khí lớn nhờ thiết kế orifice tối ưu. Thân van được chế tạo từ hợp kim nhôm anodized chống oxy hóa, bền màu và chống ăn mòn tốt. Với nhiều kích thước cổng từ 1/8” đến 1”, hỗ trợ ren PT, G, NPT và nhiều kiểu kết nối (double male, male-female…), HSV Series phù hợp cho hệ thống khí nén, máy móc sản xuất, dây chuyền tự động và ứng dụng công nghiệp yêu cầu độ bền cao.
- HSV
- HSV06
- HSV08
- HSV10
- HSV15
- HSV20
- HSV25
- HSV06SS
- HSV08SS
- HSV10SS
- HSV15SS
- HSV20SS
- HSV25SS
- HSV06FF
- HSV08FF
- HSV10FF
- HSV15FF
- HSV20FF
- HSV25FF
- HSV06SF
- HSV08SF
- HSV10SF
- HSV15SF
- HSV20SF
- HSV25SF
- van trượt tay khí nén
- van khí nén 3/2
- van tay gạt khí nén
- van khóa khí nén
- van điều khiển khí nén công nghiệp
Links Download File thiết kế:
Other fileFile RARFile PDFMô tả sản phẩm
Thông số kỹ thuật Van Trượt Tay Khí Nén HSV:
Khái niệm về sản phẩm Van Trượt Tay Khí Nén HSV
Van trượt tay HSV Series 3/2 Way là thiết bị điều khiển khí nén thủ công dùng để đóng – mở và chuyển hướng dòng khí trong hệ thống đường ống khí nén. Sản phẩm hoạt động theo cơ chế manual direct acting, cho phép người dùng thao tác trượt trực tiếp để kiểm soát lưu lượng khí nhanh chóng và chính xác. Đây là giải pháp phổ biến trong hệ thống khí nén công nghiệp nhờ độ bền cao và thiết kế tối ưu lưu lượng.
Tính năng & đặc điểm nổi bật Van Trượt Tay Khí Nén HSV
- Cơ cấu trượt tay mượt, phản hồi nhanh, cảm giác thao tác chắc chắn
- Thiết kế 3/2 Way giúp điều khiển đóng – xả khí hiệu quả
- Lưu lượng lớn nhờ orifice size rộng (23.0 – 392.0 mm²)
- Thân van làm từ hợp kim nhôm anodized chống oxy hóa, bền màu lâu dài

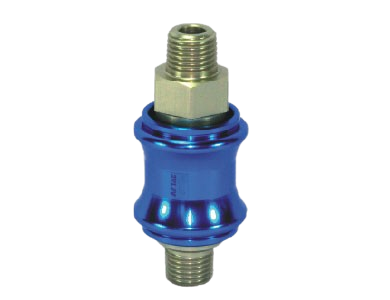

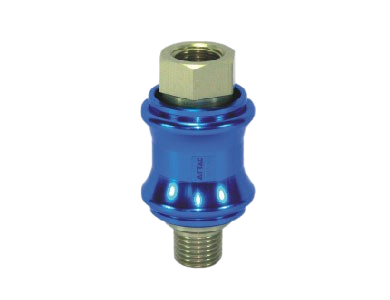

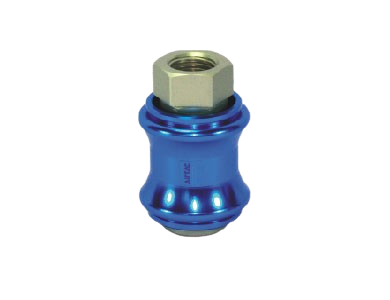

- Nhiều kiểu kết nối ren trong/ngoài phù hợp nhiều hệ thống đường ống
- Không yêu cầu bôi trơn, giảm chi phí bảo trì
- Hỗ trợ chuẩn ren PT, G, NPT

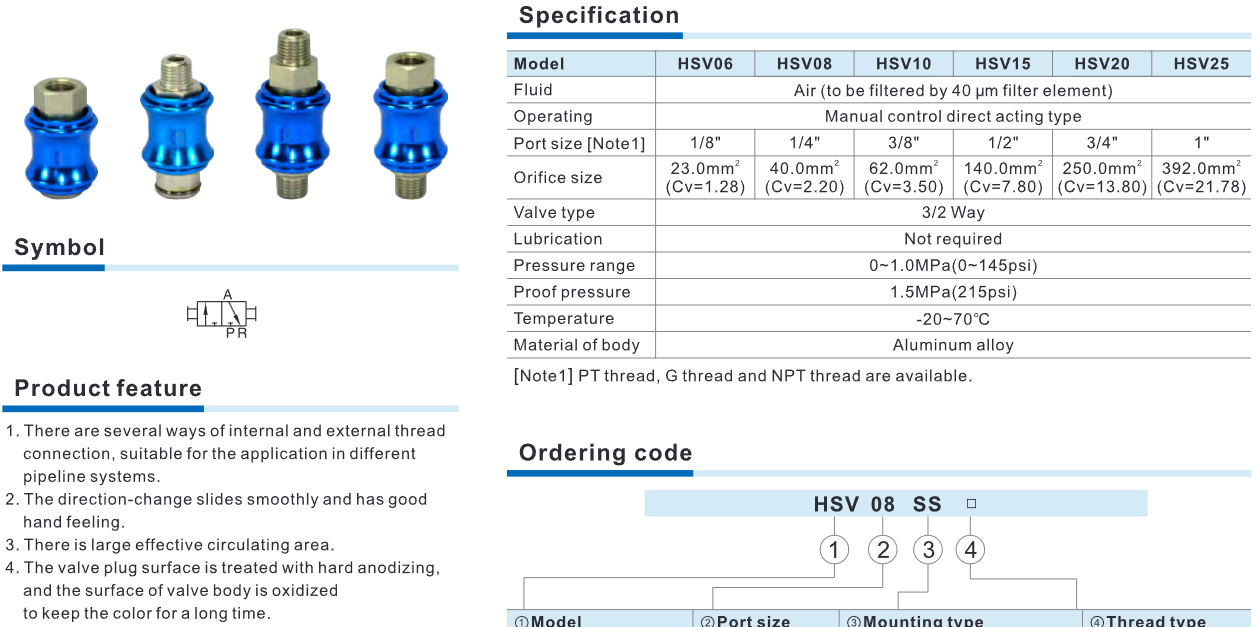

Thông số kỹ thuật chính Van Trượt Tay Khí Nén HSV
- Loại van: 3/2 Way Hand Slide Valve
- Môi chất: Khí nén (lọc qua phần tử 40µm)
- Kiểu vận hành: Manual control direct acting
- Kích thước cổng: 1/8”, 1/4”, 3/8”, 1/2”, 3/4”, 1”
- Kích thước lỗ orifice: 23.0 – 392.0 mm²
- Hệ số lưu lượng Cv: 1.28 – 21.78
- Áp suất làm việc: 0 – 1.0 MPa (0 – 145 psi)
- Áp suất chịu đựng: 1.5 MPa (215 psi)
- Nhiệt độ hoạt động: -20°C đến 70°C
- Vật liệu thân: Aluminum alloy
Ưu điểm sản phẩm Van Trượt Tay Khí Nén HSV
- Độ bền cao, chống ăn mòn tốt trong môi trường công nghiệp
- Lưu lượng lớn, giảm tổn thất áp suất
- Thiết kế nhỏ gọn, dễ lắp đặt
- Thao tác đơn giản, không phụ thuộc nguồn điện
- Tuổi thọ dài và chi phí vận hành thấp
Ứng dụng Van Trượt Tay Khí Nén HSV
- Hệ thống đường ống khí nén nhà máy
- Máy móc sản xuất và dây chuyền tự động
- Thiết bị đóng gói, cơ khí
- Hệ thống cấp – xả khí thủ công
- Các ứng dụng điều khiển khí nén công nghiệp
