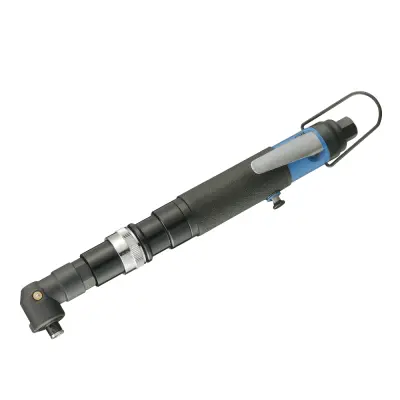

Tô Vít Khí Nén Onpin OP-5SLA15 - Khởi Động Bằng Cần Gạt, Lực Siết 1.2~2.4Nm, Độ Chính Xác ±3%

Giá:Contact Jade M-Tech

Danh mục: Tuốc nơ vít khí

Mã sản phẩm: OP-5SLA15

Tô vít khí nén Onpin OP-5SLA15 là thiết bị siết mở ốc vít công nghiệp chuyên dùng cho các dây chuyền lắp ráp máy tính, thiết bị đo lường và đồ điện tử. Sản phẩm vận hành ở áp suất khí nén 90 psi (6.2 bar / 6.3 kg/cm²), đạt độ chính xác lực siết ±3% với dải lực 1.2~2.4 Nm và tốc độ không tải 1450 rpm. Thiết bị tích hợp cơ chế khởi động bằng cần gạt (Lever to start) tự động ngắt khi đạt đủ lực, thiết kế trọng lượng 1.22 kg, tiêu thụ ít khí nén (198 l/min / 7 cfm) giúp tiết kiệm năng lượng và tối ưu hóa thao tác vận hành một tay.

OP-5SLA15 Series Models & Sizes:

OP-5SLA15
5SLA15
01-103-07
02-201-16
02-203-06
03-700-02
03-700-04
03-700-07
03-700-09
04-700-01
04-700-05
04-700-06
04-700-07
04-701-09
04-701-11
04-702-11
05-701-05
05-701-10
05-702-03
06-701-24
06-702-26
08-701-04
08-702-03
08-703-01
10-701-01
11-701-01
11-702-02
12-701-04
12-701-09
13-700-07
13-700-08
15-701-01
15-701-05
15-701-10
15-702-07
15-702-09
15-702-13
16-700-08
16-701-10
17-707-01
18-703-02
24-302-01
24-703-03
25-704-09
26-703-05
26-902-02
31-707-03
32-708-02
35-705-03
36-702-01
37-502-03
38-703-02
39-702-02
39-702-05
39-703-03
39-703-04
43-703-07
48-703-11
49-702-07
49-702-08
51-309-03
51-401-05
51-401-06
51-402-03
51-603-02
51-702-17
51-702-18
51-705-02
51-705-03
52-300-01
52-301-01
52-302-01
52-701-19
52-701-23
52-702-06
52-702-18
52-702-35
52-702-52
52-702-53
56-702-01
64-400-01
65-701-01
67-701-02
74-702-05
74-704-14
74-708-07
76-705-02
78-614-03
tô vít khí nén onpin
tô vít khí nén tự ngắt
máy vặn vít khí nén dạng cần gạt
súng siết vít khí nén chính xác
phụ tùng tô vít khí nén onpin

Xem thêm

Links Download File thiết kế:

File PDF

** Nếu bạn đang dùng trình duyệt Google Chrome vui lòng copy link download paste ra tab mới để download file 3D (Để được support vui lòng liên hệ hotline: +84 935 136 236)

Mô tả sản phẩm

Thông số kỹ thuật Tô Vít Khí Nén Onpin OP-5SLA15 - Khởi Động Bằng Cần Gạt, Lực Siết 1.2~2.4Nm, Độ Chính Xác ±3%

Tua vít khí nén Onpin OP-5SLA15 là gì?

Tua vít khí nén Onpin OP-5SLA15 là thiết bị siết mở ốc vít công nghiệp vận hành bằng năng lượng khí nén ở áp suất chuẩn 90 psi (6.2 bar / 6.3 kg/cm²), chuyên dùng cho các dòng vít có kích thước 4 mm. Thiết bị hoạt động dựa trên cơ chế khởi động bằng cần gạt (Lever to start device), tự động ngắt hoàn toàn hệ thống truyền động khi lực siết đạt mức cài đặt trước với độ chính xác cao $\pm 3\%$.

Đặc điểm nổi bật của Onpin OP-5SLA15

Độ chính xác lực siết cao: Đạt độ chính xác $\pm 3\%$, đảm bảo lực siết đồng đều trên toàn bộ dây chuyền sản xuất.
Cơ chế ngắt tự động: Trang bị thiết bị Lever to start, tự động dừng mọi bộ phận chuyển động ngay khi đạt lực siết yêu cầu nhằm bảo vệ mối ghép và tiết kiệm năng lượng.
Thao tác một tay tiện lợi: Tích hợp nút điều khiển đảo chiều tiến/lùi (One hand operation forward and reverse) kết hợp tính năng tự khóa (self locking function) ở nút đảo chiều.
Thiết kế tối ưu công nghiệp: Trọng lượng 1.22 kg (2.69 lb), chiều dài 340 mm (13.39 inch), mức tiêu thụ khí nén thấp 198 l/min (7 cfm) giúp vận hành ổn định trong môi trường sản xuất liên tục.

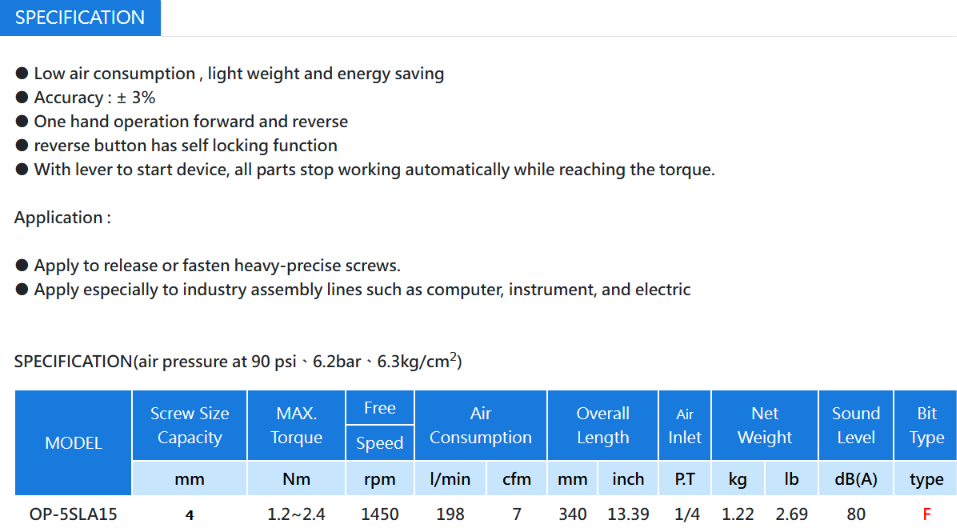

Thông số kỹ thuật chi tiết Onpin OP-5SLA15

Thương hiệu: Onpin
Mã sản phẩm: OP-5SLA15
Khả năng bắt ốc (Screw Size Capacity): 4 mm
Lực siết tối đa (MAX. Torque): 1.2 ~ 2.4 Nm
Tốc độ không tải (Free Speed): 1450 rpm
Độ chính xác (Accuracy): $\pm 3\%$
Lượng khí tiêu thụ (Air Consumption): 198 l/min (7 cfm)
Chiều dài tổng thể (Overall Length): 340 mm (13.39 inch)
Đầu khí vào (Air Inlet): 1/4" P.T
Trọng lượng khô (Net Weight): 1.22 kg (2.69 lb)
Mức độ ồn (Sound Level): 80 dB(A)

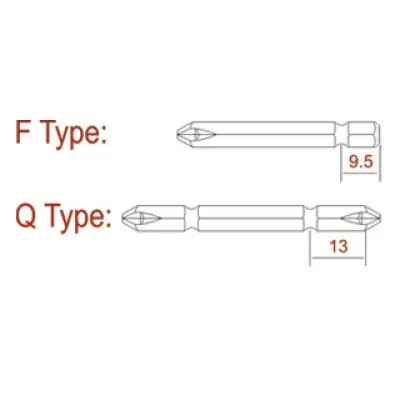

Kiểu đầu mũi vít (Bit Type): Type F
Áp suất khí vận hành chuẩn (Air Pressure): 90 psi / 6.2 bar / 6.3 kg/cm²

Ứng dụng của Onpin OP-5SLA15 trong công nghiệp

Lắp ráp chi tiết chính xác: Dùng để tháo hoặc siết các loại ốc vít tải trọng nặng đòi hỏi độ chính xác cao (heavy-precise screws).
Dây chuyền sản xuất công nghiệp: Tối ưu cho các dây chuyền lắp ráp quy mô lớn trong ngành máy tính (computer), thiết bị đo lường (instrument), và thiết bị điện/điện tử (electric).
