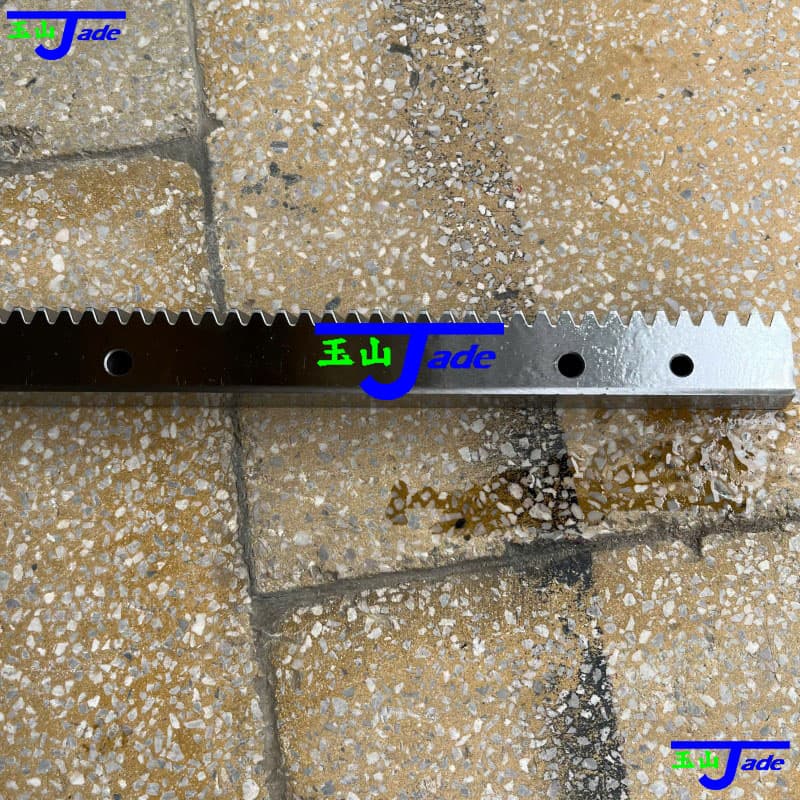

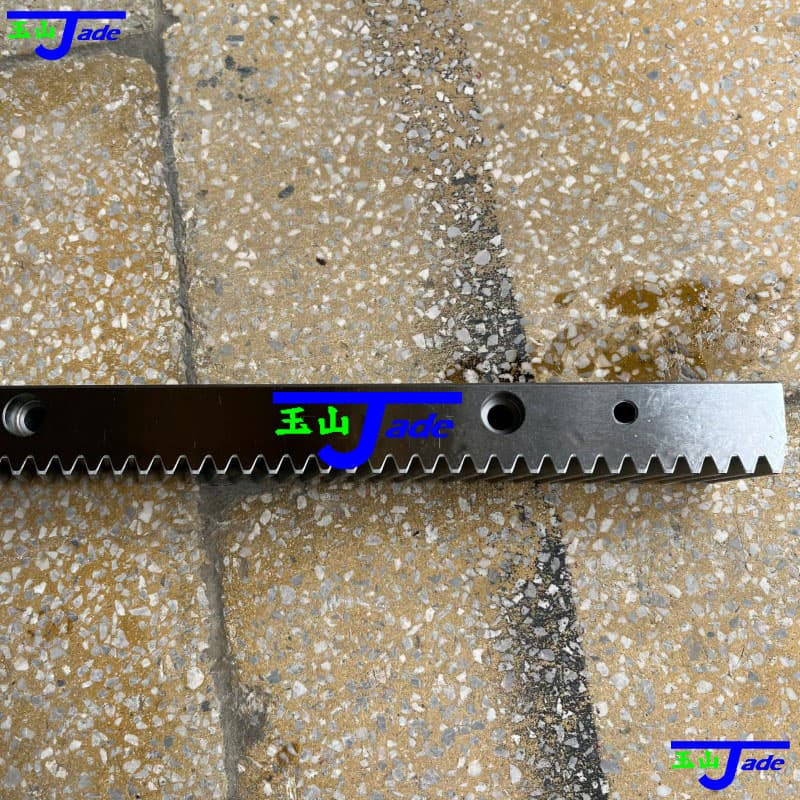

Thanh Răng – SHGH021006 – 1000mm Right-Hand Helical Rack, C45E, DIN 6

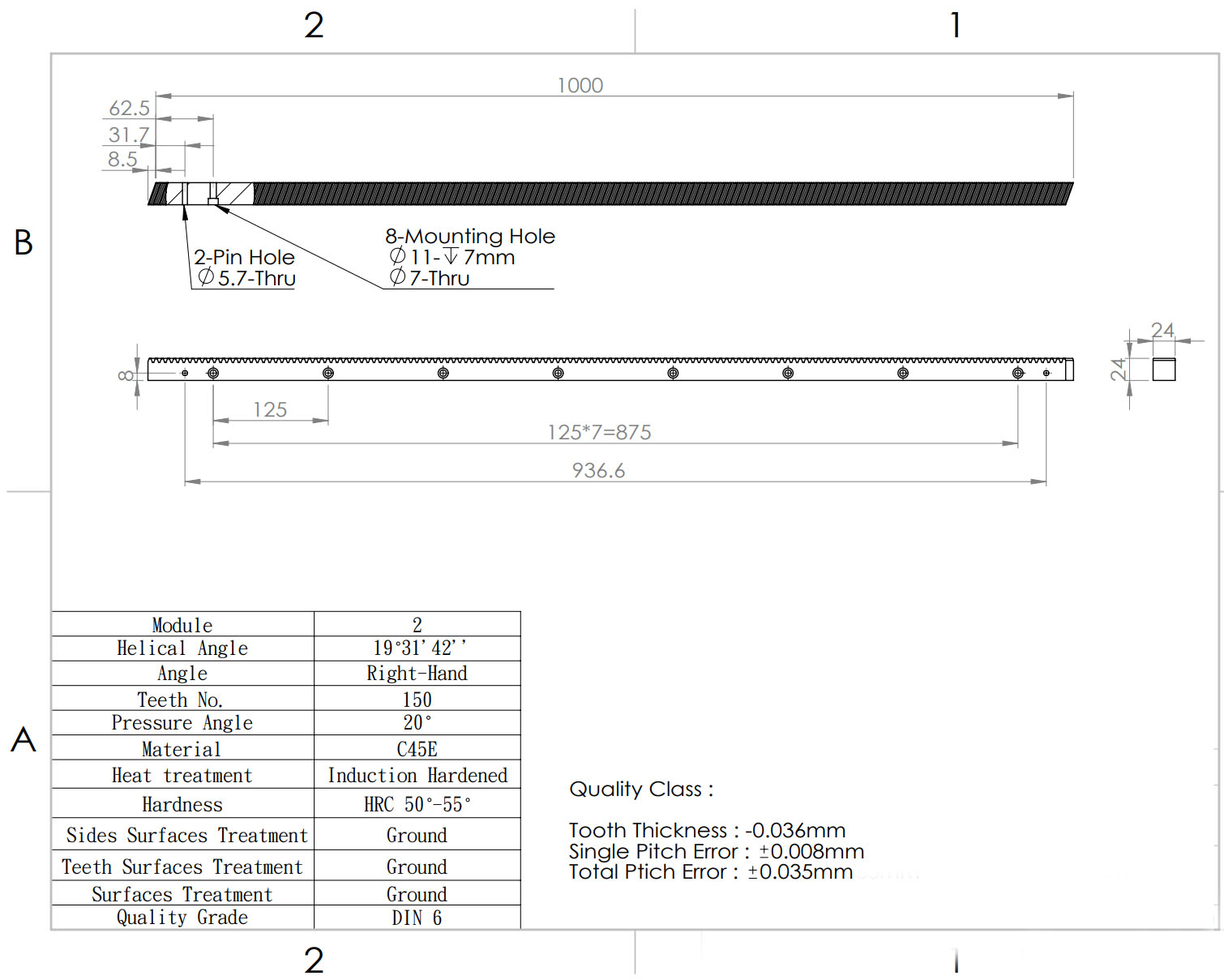

Thông số kỹ thuật thanh răng SHGH021006:

1. Khái niệm sản phẩm thanh răng

Thanh răng nghiêng (Helical Gear Rack) là chi tiết truyền động tuyến tính, hoạt động kết hợp với bánh răng (pinion) để chuyển đổi chuyển động quay thành chuyển động thẳng. So với thanh răng thẳng, thiết kế răng nghiêng giúp quá trình ăn khớp diễn ra liên tục, từ đó tăng độ êm và giảm rung động.

Model SHGH021006 là thanh răng module 2, chiều dài tiêu chuẩn 1000mm, phù hợp cho các hệ thống yêu cầu độ chính xác cao, vận hành ổn định và tuổi thọ lâu dài.

2. Đặc điểm kỹ thuật và tính năng nổi bật

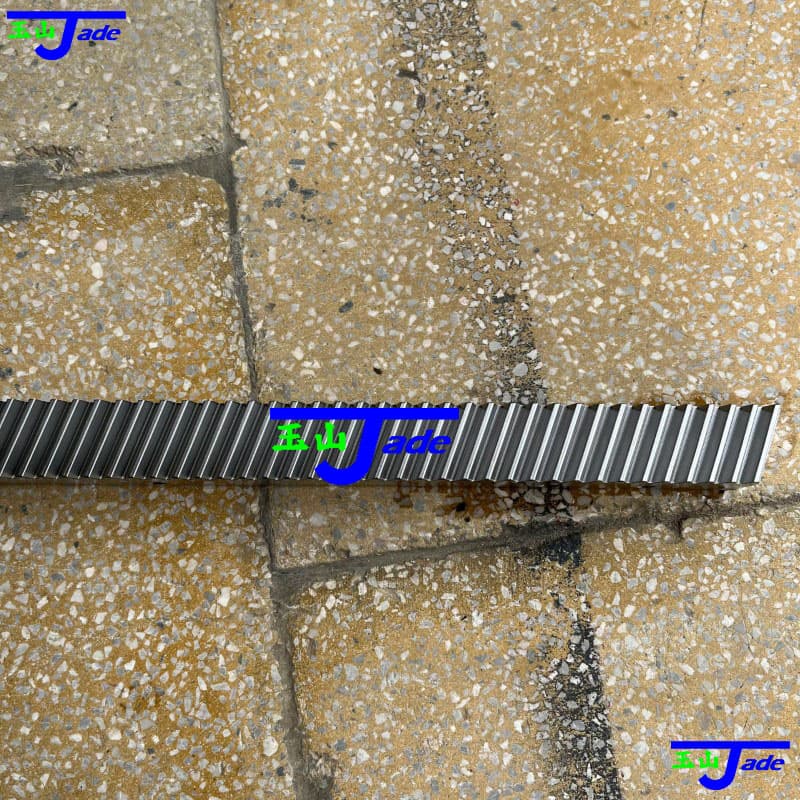

1. Thiết kế răng nghiêng tay phải (Right-Hand) với góc nghiêng 19°31'42".
2. Góc áp lực tiêu chuẩn 20°, đảm bảo khả năng truyền lực hiệu quả.
3. Tổng chiều dài 1000mm, bố trí lỗ lắp đặt theo bước chuẩn 125mm.
4. Trang bị 8 lỗ bắt bulông và 2 lỗ định vị, giúp lắp đặt chính xác và chắc chắn.
5. Vật liệu chế tạo từ thép C45E, có độ bền cơ học và khả năng chịu tải tốt.
6. Bề mặt răng được tôi cứng cảm ứng đạt HRC 50–55, tăng khả năng chống mài mòn.
7. Răng và bề mặt được mài chính xác đạt cấp DIN 6, đảm bảo độ chính xác cao trong truyền động tuyến tính.
8. Sai số bước và sai số tổng được kiểm soát chặt chẽ, phù hợp cho hệ thống tự động hóa.

3. Ưu điểm vượt trội thanh răng

1. Truyền động tuyến tính êm hơn và ổn định hơn so với thanh răng thẳng.
2. Giảm rung và giảm tiếng ồn khi vận hành tốc độ cao.
3. Độ cứng cao, chống mài mòn tốt trong môi trường công nghiệp.
4. Dễ lắp đặt và thay thế nhờ thiết kế lỗ tiêu chuẩn.
5. Phù hợp với hệ thống hoạt động liên tục và yêu cầu độ chính xác lặp lại cao.

4. Ứng dụng thanh răng

1. Máy CNC và máy cắt plasma/laser
2. Hệ thống robot và tự động hóa công nghiệp
3. Máy đóng gói, máy in công nghiệp
4. Hệ thống băng tải và truyền động tuyến tính
5. Thiết bị cơ khí chính xác và dây chuyền sản xuất

Thanh răng SHGH021006 là lựa chọn tối ưu cho doanh nghiệp cần giải pháp truyền động tuyến tính chính xác, bền bỉ và hiệu suất cao.
