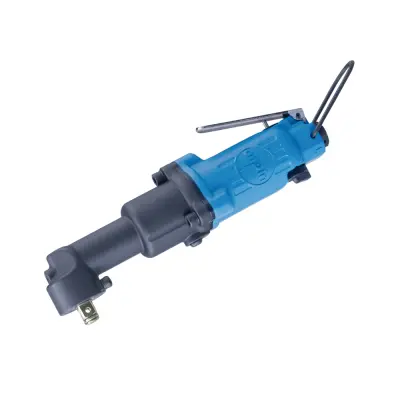

Súng Xiết Bu Lông Khí Nén Góc OP-310LH3 3/8 Inch – Mô-men Tối Đa 130 Nm

Thông số kỹ thuật OP-310LH3

OP-310LH3 là súng xiết bu lông khí nén dạng góc sử dụng đầu vuông 3/8 inch, chuyên dùng để siết và tháo bu lông tại những vị trí nhỏ hẹp hoặc khó tiếp cận. Thiết bị hoạt động bằng khí nén, có tần suất va đập cao, phản lực thấp và mô-men tối đa 130 Nm, phù hợp cho dây chuyền lắp ráp cũng như các công việc cơ khí công nghiệp.

Tính năng và đặc điểm

1. Tần suất va đập cao, hỗ trợ siết và tháo bu lông nhanh chóng.
2. Phản lực thấp, giúp người vận hành kiểm soát dụng cụ tốt hơn.
3. Thiết kế đầu góc thuận tiện thao tác trong không gian hạn chế.
4. Đầu vuông 3/8 inch phù hợp với nhiều loại đầu khẩu khí nén.
5. Dòng OP-310LH có tùy chọn đầu vuông 3/8 inch và 1/2 inch, đáp ứng nhiều nhu cầu lắp ráp khác nhau.
6. Thân máy dài 240 mm, hỗ trợ tiếp cận các vị trí nằm sâu trong máy móc.
7. Kết cấu chắc chắn, phù hợp với môi trường sản xuất có tần suất làm việc cao.

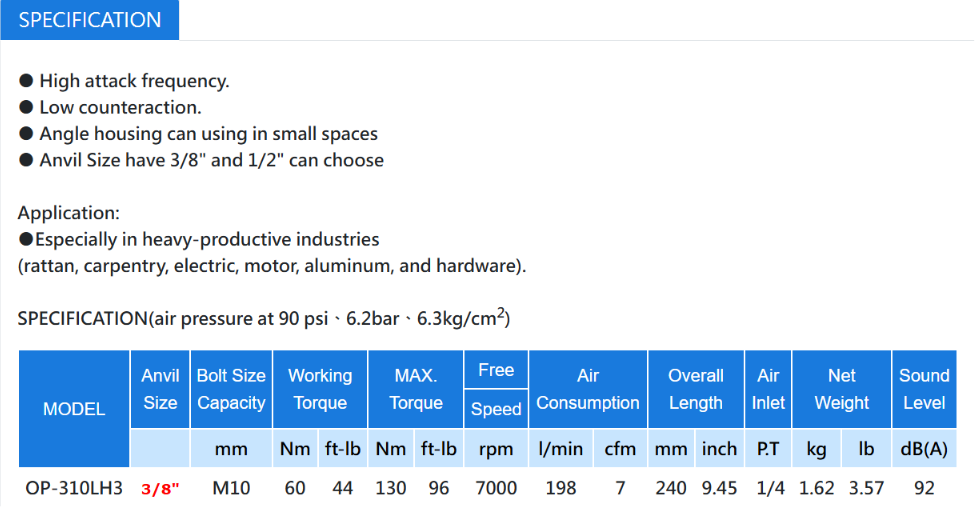

Thông số kỹ thuật

1. Model: OP-310LH3
2. Dòng sản phẩm: OP-310LH Series
3. Loại sản phẩm: Súng xiết bu lông khí nén dạng góc
4. Kích thước đầu vuông: 3/8 inch
5. Khả năng siết bu lông: M10
6. Mô-men xoắn làm việc: 60 Nm / 44 ft-lb
7. Mô-men xoắn tối đa: 130 Nm / 96 ft-lb
8. Tốc độ không tải: 7.000 vòng/phút
9. Lượng khí tiêu thụ: 198 lít/phút / 7 CFM
10. Áp suất làm việc: 90 PSI / 6,2 bar / 6,3 kg/cm²
11. Kích thước đầu cấp khí: PT 1/4 inch
12. Chiều dài tổng thể: 240 mm / 9,45 inch
13. Trọng lượng tịnh: 1,62 kg / 3,57 lb
14. Độ ồn: 92 dB(A)

Ưu điểm sản phẩm

1. Thiết kế góc giúp tiếp cận hiệu quả các vị trí khó thao tác.
2. Mô-men tối đa 130 Nm đáp ứng tốt nhu cầu siết mở bu lông M10.
3. Tốc độ 7.000 vòng/phút giúp rút ngắn thời gian lắp ráp.
4. Phản lực thấp hỗ trợ giảm mỏi tay khi vận hành thường xuyên.
5. Trọng lượng 1,62 kg giúp thiết bị tương đối gọn và dễ kiểm soát.
6. Hoạt động bằng khí nén, ổn định và phù hợp với dây chuyền sản xuất liên tục.
7. Có phiên bản đầu vuông 1/2 inch để lựa chọn theo loại đầu khẩu sử dụng.

Ứng dụng

Súng xiết bu lông khí nén góc OP-310LH3 được sử dụng trong:

1. Dây chuyền lắp ráp cơ khí và thiết bị công nghiệp.
2. Sản xuất, sửa chữa động cơ và máy móc.
3. Ngành điện, nhôm và gia công kim loại.
4. Sản xuất đồ gỗ, nội thất và sản phẩm mây tre.
5. Lắp ráp phụ kiện, phần cứng và bu lông M10.
6. Các công việc siết mở trong khoang máy hoặc không gian nhỏ hẹp
