Máy Siết Vít Khí Nén Onpin OP-409WA1 / OP-409WAF EN ISO 11148-6:2012 - 270Nm, 8500rpm

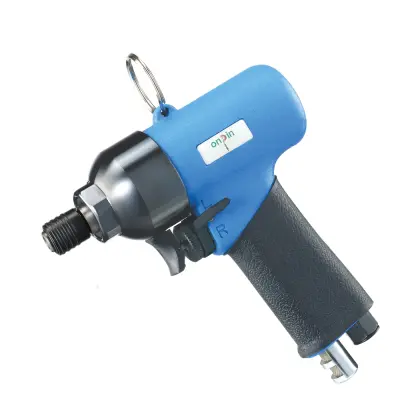

Máy siết vít khí nén Onpin OP-409WA1 / OP-409WAF là thiết bị chuyên dụng phục vụ dây chuyền lắp ráp tải nặng trong sản xuất ô tô và mô-tơ. Vận hành ở áp suất khí nén chuẩn 90 psi (6.2 bar), sản phẩm sở hữu tốc độ không tải 8,500 rpm, lực siết làm việc 55 Nm và lực siết tối đa 270 Nm cho khả năng siết vít đường kính 8 mm. Thiết bị được trang bị nắp đậy bằng sắt bền bỉ, hệ thống xả khí tay cầm tích hợp bộ giảm âm giúp đạt độ ồn chỉ 88 dB(A) cùng núm điều khiển tiến/lùi thao tác một tay linh hoạt. Nhờ chiều dài 155 mm, trọng lượng nhẹ 1.3 kg cùng hai tùy chọn đầu kẹp Type Q (mã OP-409WA1) và Type F (mã OP-409WAF), thiết bị đảm bảo tối ưu hóa sự thoải mái và năng suất cho người vận hành.
- OP-409WA
- OP-409WA1
- OP-409WAF
- máy siết vít khí nén
- súng vặn vít khí nén
- máy bắn vít khí nén 8mm
- súng siết vít Onpin
- thiết bị khí nén công nghiệp
Links Download File thiết kế:
File PDFMô tả sản phẩm
Thông số kỹ thuật
Máy siết vít khí nén Onpin OP-409WA1 và Onpin OP-409WAF (thuộc series OP-409WA) là thiết bị vặn siết ốc vít cầm tay hoạt động bằng áp lực khí nén nén ở chuẩn 90 psi (6.2 bar). Thiết bị sử dụng cơ cấu tác động khí nén tốc độ cao nhằm chuyển đổi áp suất khí thành momen xoắn xoay lực lớn, đáp ứng tiêu chuẩn an toàn CE và EN ISO 11148-6:2012.
Đặc điểm nổi bật của Onpin OP-409WA1 & OP-409WAF
- Điều khiển linh hoạt: Tích hợp núm đảo chiều tiến & lùi (Forward & Backward knob) hỗ trợ thao tác bằng một tay nhanh chóng và thuận tiện.
- Cấu tạo vỏ siêu bền: Phần nắp phía trước bằng chất liệu sắt (Front cap in Iron material) gia tăng khả năng chịu va đập và độ bền cơ học cao.
- Thiết kế tối ưu cho người lao động: Tích hợp tay cầm êm ái (Built-in Comfort Grip) giúp giảm mệt mỏi cho kỹ sư khi vận hành liên tục.
- Giảm tiếng ồn hiệu quả: Hệ thống xả khí qua tay cầm kèm bộ giảm âm (Handle exhaust with muffler) giúp duy trì độ ồn ở mức 88 dB(A).

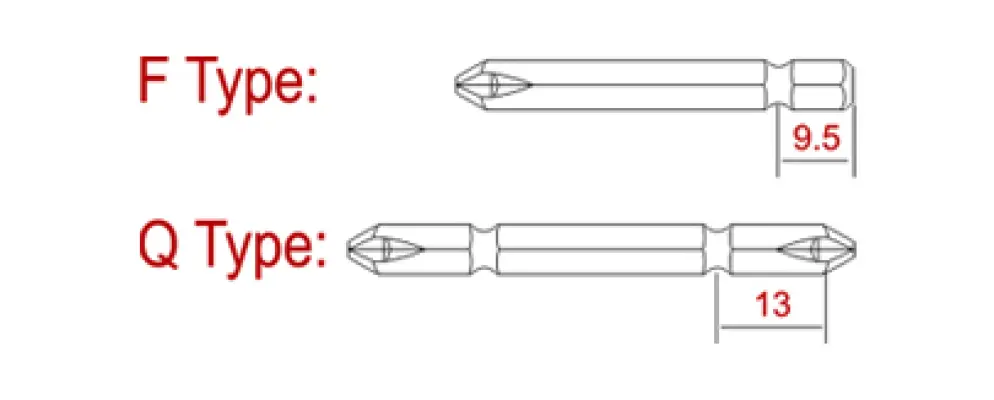

- Đa dạng tùy chọn đầu kẹp: Cung cấp 2 phiên bản đầu kẹp Bit Type Q (OP-409WA1) và Bit Type F (OP-409WAF) phù hợp với nhiều loại đầu vít tiêu chuẩn.

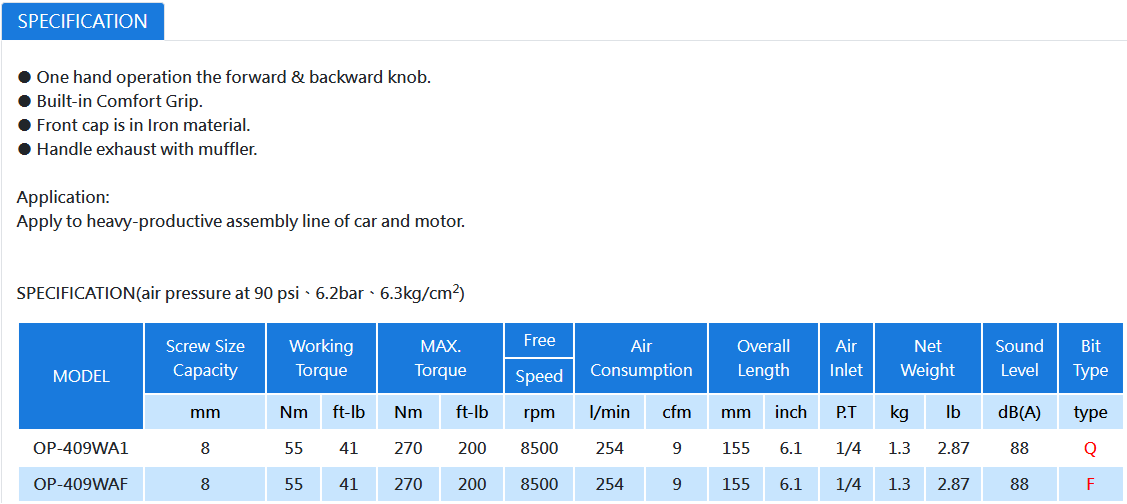

Thông số kỹ thuật chi tiết Onpin OP-409WA1 & OP-409WAF
- Thương hiệu: Onpin (Hong Bing Pneumatic Industry Co., Ltd.)
- Khả năng siết vít (Screw Size Capacity): 8 mm
- Lực siết làm việc (Working Torque): 55 Nm (41 ft-lb)
- Lực siết tối đa (MAX. Torque): 270 Nm (200 ft-lb)
- Tốc độ không tải (Free Speed): 8,500 rpm
- Mức tiêu thụ khí (Air Consumption): 254 l/min (9 cfm)
- Chiều dài tổng thể (Overall Length): 155 mm (6.1 inch)
- Kích thước cổng khí vào (Air Inlet): 1/4" P.T
- Trọng lượng thực (Net Weight): 1.3 kg (2.87 lb)
- Độ ồn (Sound Level): 88 dB(A)
- Áp suất khí nén tiêu chuẩn: 90 psi (6.2 bar / 6.3 kg/cm²)
- Tiêu chuẩn chứng nhận: Machinery Directive 2006/42/EC, EN ISO 11148-6:2012, CE
Ứng dụng của Onpin OP-409WA1 & OP-409WAF trong công nghiệp
- Chuyên dụng cho dây chuyền sản xuất tải nặng: Được thiết kế tối ưu cho các dây chuyền lắp ráp quy mô lớn công suất cao (Heavy-productive assembly line).
- Ngành chế tạo và lắp ráp ô tô (Car assembly): Vặn siết các mối nối, chi tiết linh kiện nội thất, ngoại thất và cơ cấu truyền động ô tô.
- Ngành sản xuất xe máy & mô-tơ (Motor manufacturing): Sử dụng trong công đoạn siết khung gầm, động cơ và các bộ phận phụ trợ.
- Nhà máy cơ khí chế tạo: Phù hợp cho các trạm lắp ráp linh kiện cơ khí cần momen xoắn chính xác đến 55 Nm.
