Thông số kỹ thuật:

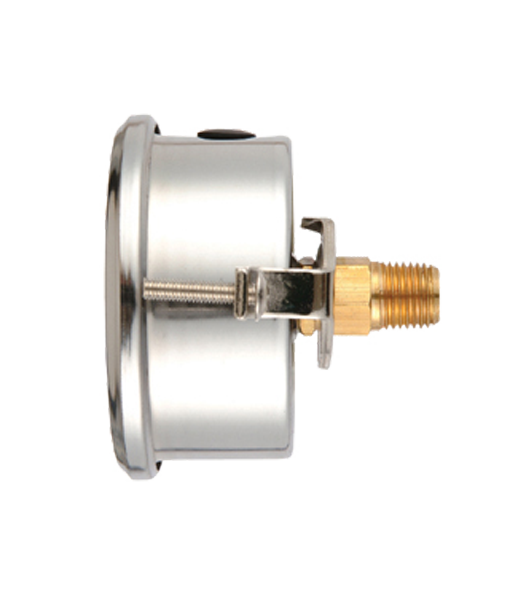

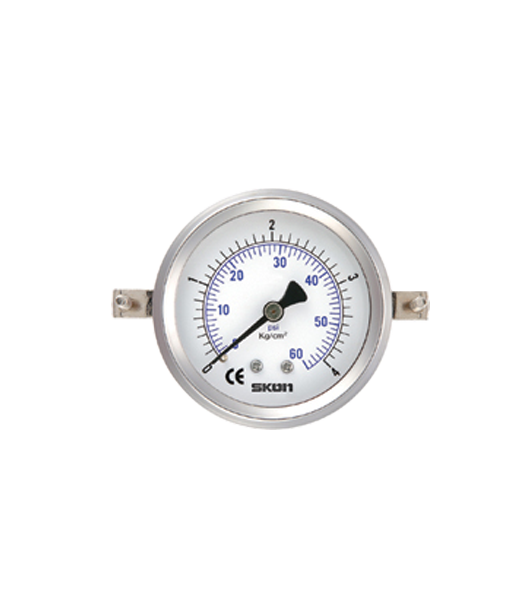

![Đồng hồ đo áp suất Skon 328.21](https://api.jadem-tech.vn/uploads/images/1700846011-12821_1.png)
Cấu tạo chung của đồng hồ đo áp suất:
Đồng hồ áp kế thường có cấu tạo bao gồm các bộ phận sau:
- Thân đồng hồ: Vỏ ngoài của đồng hồ đo áp suất thường được làm bằng inox không gỉ, có khả năng chống ăn mòn cao trước không khí.
- Mặt đồng hồ: được làm từ chất liệu kính cường lực/ kính thường/ nhựa
- Mặt hiển thị: Là bộ phận dùng để hiển thị các thông số đo của đồng hồ.
- Ống chứa áp suất: thường được dùng cho lưu thể đi vào, vật liệu làm ống chứa thường sẽ giống vật liệu của chân đồng hồ.
- Kim đo: Được kết nối với bộ phận truyền động bên trong, để hiển thị các thông tin số liệu đo được với người dùng.
- Bộ chuyển động: Là một trong những bộ phận đóng vai trò chính cho đo và đưa số liệu cho kim đo để hoạt động.
- Chân đồng hồ: Được thiết kế với nhiều loại kết nối khác như: nối ren, nối bích, nối clamp. Ngoài ra chúng còn có thể lắp trực tiếp vào các đường ống hoặc gián tiếp qua ống siphon.
Nguyên lý hoạt động của đồng hồ đo áp suất:
Đồng hồ đo áp suất cơ:
Đồng hồ đo áp suất dạng điện tử hoạt động khi có áp suất tác động lên tấm màng giản ra và thu hẹp lại, lúc này con trượt sẽ di chuyển đến thông số về dòng điện, đồng thời làm từ trường thay đổi, tác động lên kim đồng hồ. Điều này giúp người sử dụng dễ dàng quan sát và biết được áp suất cần đo trên mặt đồng hồ.
Đồng hồ đo áp suất điện tử:
Khi có lưu chất lỏng đi qua đồng hồ đo áp suất lúc này áp lực sẽ làm cho ống đồng (bourdon) giãn đồng thời kéo theo bộ phận truyền động hoạt động, và làm kim đồng hồ xoay khi được kết nối với bánh răng. Kim đồng hồ hoạt động chỉ thị áp suất dựa vào áp lực của lưu chất lỏng khi đi qua.
