Xi lanh khí nén compact AirTAC ACQ Series – Thiết kế nhỏ gọn, hiệu suất cao

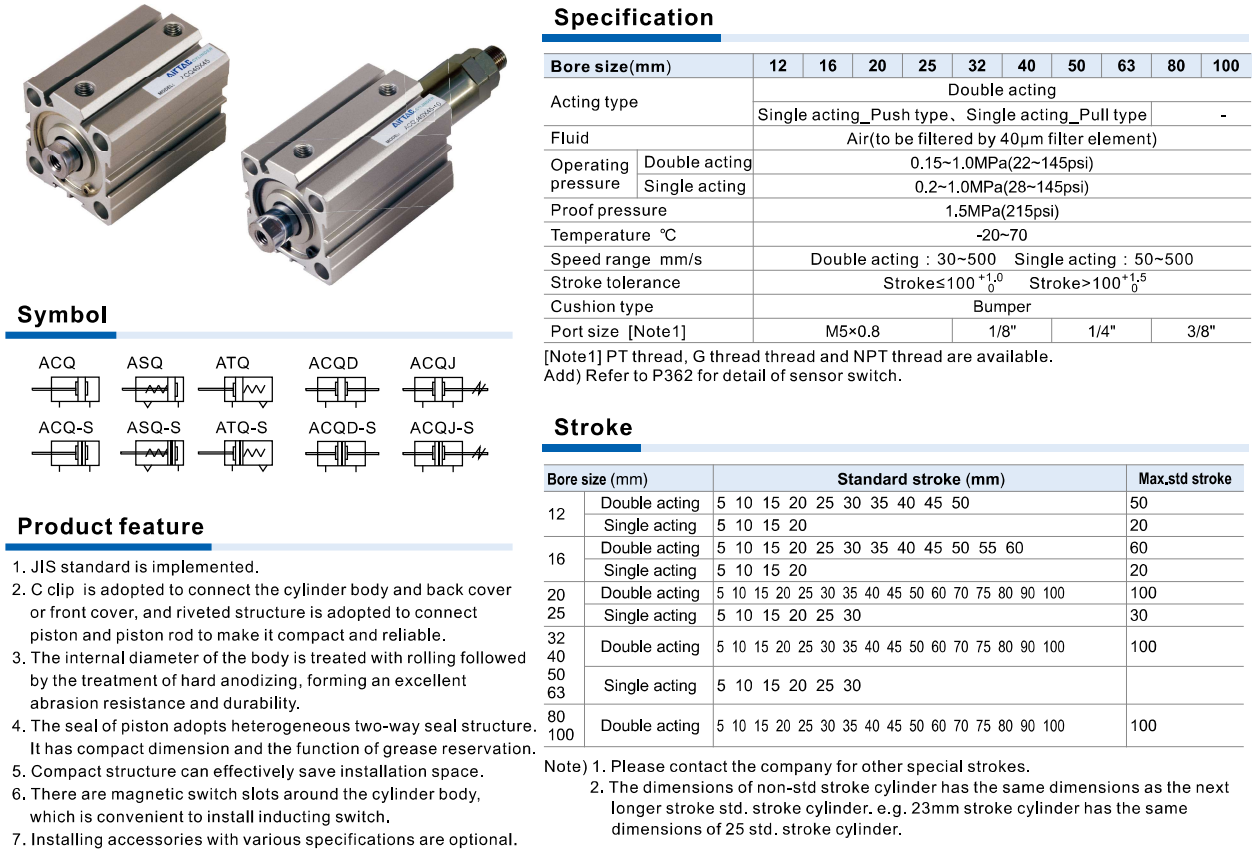

Thông số kỹ thuật:

Khái niệm về xi lanh khí nén compact AirTAC ACQ Series

Xi lanh khí nén AirTAC ACQ Series là dòng xi lanh compact được thiết kế theo tiêu chuẩn JIS, chuyên dùng cho các hệ thống tự động hóa công nghiệp yêu cầu tiết kiệm không gian lắp đặt. Với kết cấu ngắn gọn, chắc chắn và khả năng vận hành ổn định, ACQ Series đáp ứng tốt các ứng dụng cần lực đẩy lớn trong không gian hạn chế.

Đặc điểm và tính năng nổi bật theo hình ảnh sản phẩm

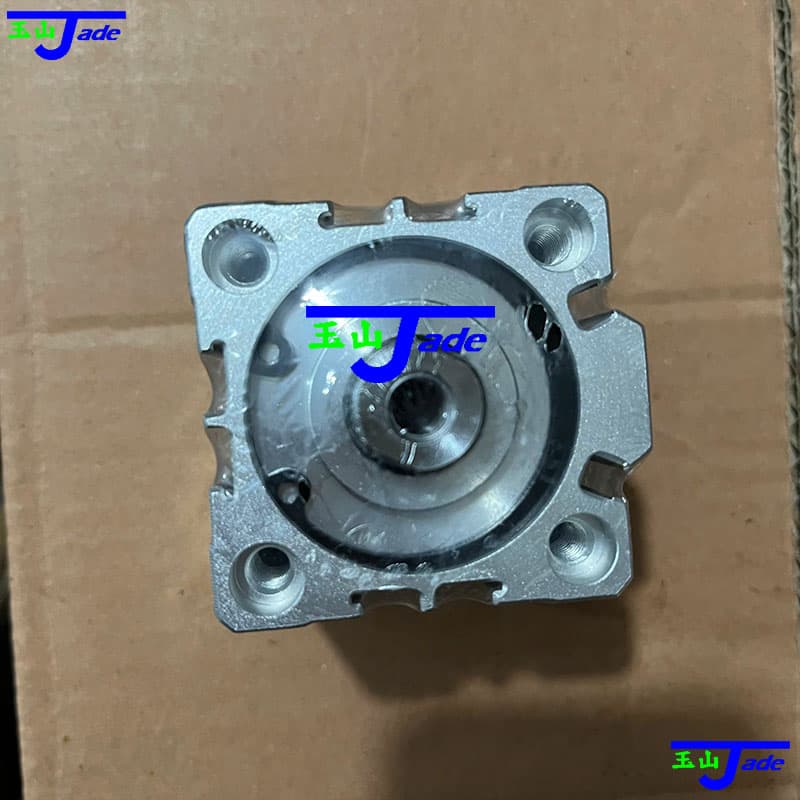

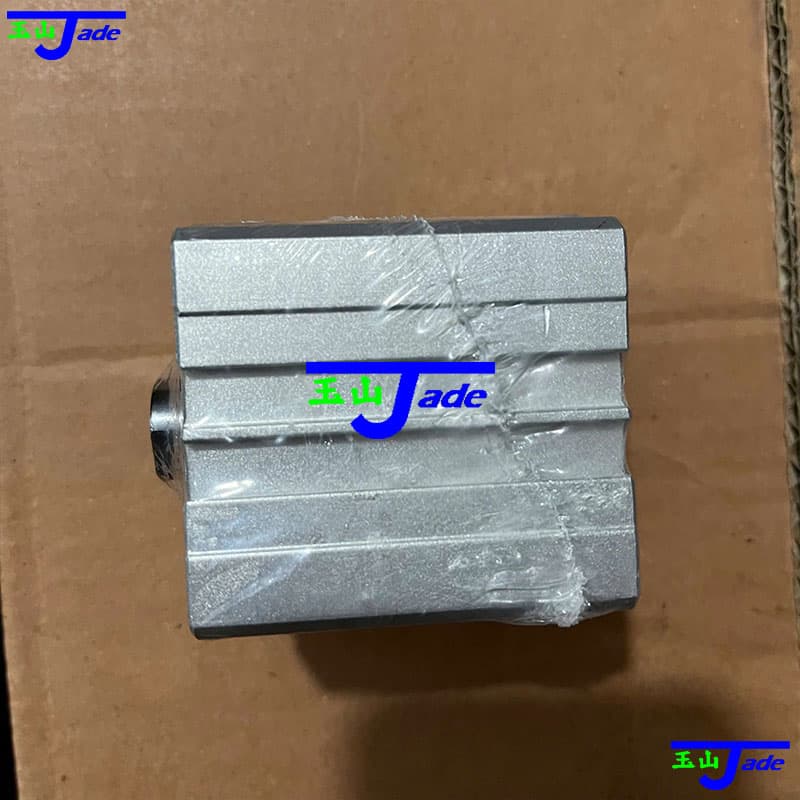

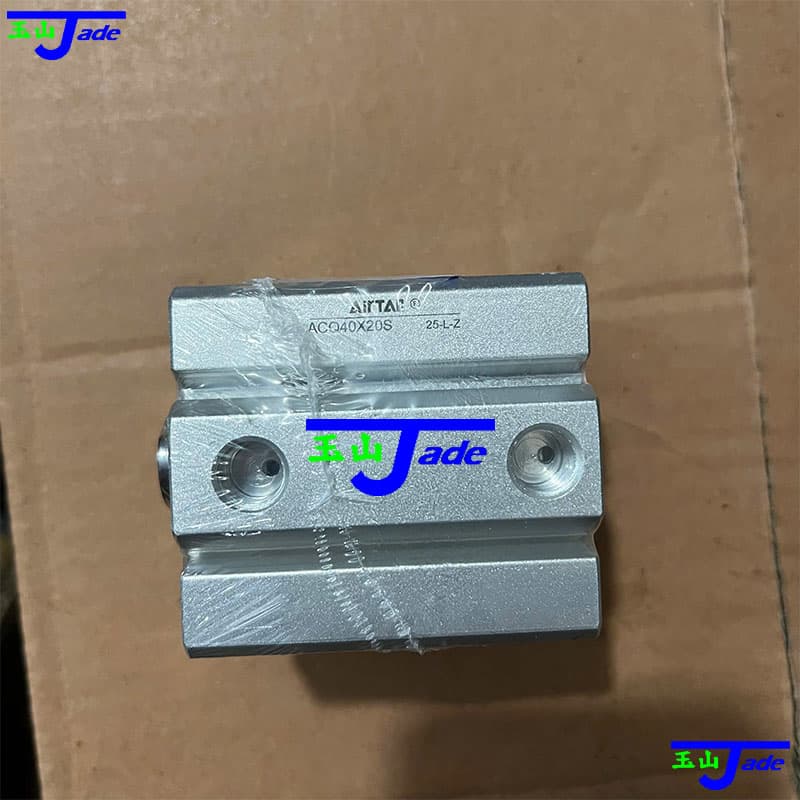

1. Thiết kế compact dạng khối vuông, giúp giảm chiều dài tổng thể so với xi lanh tiêu chuẩn
2. Thân xi lanh bằng hợp kim nhôm, bề mặt xử lý anodizing tăng khả năng chống mài mòn
3. Cấu trúc piston và ty piston được tán rivet, đảm bảo độ cứng vững và độ tin cậy cao
4. Piston sử dụng phớt kín hai chiều, giúp vận hành êm ái và hạn chế rò rỉ khí
5. Hỗ trợ nhiều phiên bản: tác động kép, tác động đơn kiểu đẩy và tác động đơn kiểu kéo
6. Tích hợp đệm giảm chấn dạng bumper, giúp giảm va đập cuối hành trình
7. Có sẵn rãnh gắn cảm biến từ, thuận tiện cho việc giám sát vị trí piston

Thông số kỹ thuật cơ bản

1. Môi chất làm việc: khí nén đã lọc (40 μm)
2. Áp suất làm việc: 0.15 ~ 1.0 MPa (tác động kép), 0.2 ~ 1.0 MPa (tác động đơn)
3. Áp suất chịu được: 1.5 MPa
4. Nhiệt độ làm việc: -20 ~ 70°C
5. Đường kính piston: 12 – 100 mm
6. Chuẩn ren kết nối: M5, 1/8”, 1/4”, 3/8”

Ứng dụng của xi lanh khí nén AirTAC ACQ Series

1. Dây chuyền tự động hóa trong nhà máy
2. Máy đóng gói, máy dán nhãn, máy phân loại
3. Cơ cấu đẩy, kẹp, ép trong thiết bị công nghiệp
4. Hệ thống lắp ráp linh kiện điện – điện tử
5. Ứng dụng yêu cầu không gian lắp đặt nhỏ nhưng lực đẩy lớn
