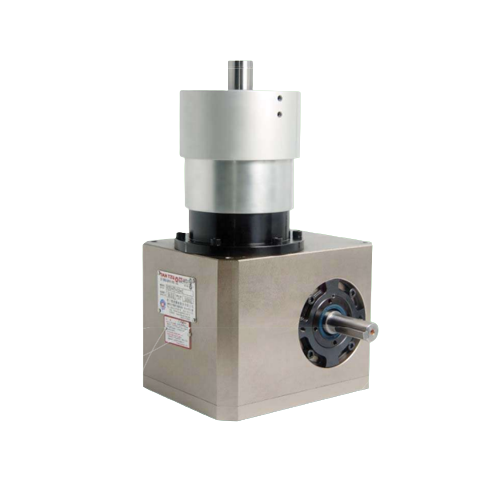

Bàn xoay chia độ Tantzu 45DH, 70DH, 80DH, 100DH

Thông số kỹ thuật sản phẩm:

Cơ chế và cấu trúc:

TAN TZU index Ổ đĩa được thiết kế sao cho hình cầu cam được lắp đặt trong trục đầu vào khớp với tháp pháo được cố định đến trục đầu ra như minh họa trong Hình 1.

Cơ cấu đi theo cam được nhúng hoàn toàn vào bề mặt chu vi của tháp pháo tiếp xúc tuyến tính với sườn côn của cam với các bề mặt tường tương ứng của chúng. Khi trục đầu vào quay, trục cam quay tháp pháo theo một đường cong dịch chuyển nhất định trong khi lăn dọc theo bề mặt thành của sườn.

Trong khu vực nơi sườn song song với bề mặt cuối của cam, nghĩa là, trong phạm vi đứng yên, người theo dõi quay trên trục của nó, nhưng bản thân tháp pháo không quay. Gân côn luôn tiếp xúc với hai hoặc ba người theo dõi cam sao cho vòng quay của đầu vào trục có thể được truyền đều của trục đầu ra. Nếu có phản ứng dữ dội giữa bề mặt cam của sườn côn và trục cam đôi khi có thể bị hỏng. Phản ứng dữ dội này có thể được loại bỏ hoàn toàn bằng cách xoay mặt bích lệch tâm hỗ trợ trục đầu vào và rút ngắn khoảng cách giữa trục đầu vào và đầu ra trục. Nói cách khác, phản ứng dữ dội có thể được loại bỏ bằng điều chỉnh khoảng cách giữa các trục.

Ngoài ra độ cứng của ổ đĩa lập chỉ mục có thể được tăng cường bằng cách điều chỉnh tải trước một cách thích hợp trong đàn hồi khu vực của người theo dõi cam và cam.

Tính năng:

1. Cơ chế đơn giản: Chỉ bao gồm một cam và tháp pháo;

không cần thiết các bộ phận, trong khi cung cấp bất kỳ chuyển động không liên tục cần thiết.

2. Cơ cấu dẫn động tích cực:

Ngay cả tại thời điểm lập chỉ mục hoặc dừng, người theo dõi vẫn bảo đảm tại chỗ trong vị trí quy định, do đó loại bỏ sự cần thiết của bất kỳ yếu tố khóa nào.

3. Chuyển động mượt mà:

Vì tháp pháo được thiết kế để xoay liên tục trong bất kỳ vị trí (bất kể góc, tốc độ và/hoặc gia tốc) chuyển động lái trơn tru và không bị rung và tiếng ồn.

4. Độ chính xác lập chỉ mục cao:

Máy theo dõi cam được thiết kế đặc biệt của TAN TZU trong ổ đĩa chỉ mục đảm bảo khả năng tải nặng trong khi duy trì độ chính xác lập chỉ mục cao và mô-men xoắn cao. Độ chính xác lập chỉ mục của các mô hình tiêu chuẩn là ±30 giây. Tuy nhiên, các mô hình cung cấp chỉ mục cao hơn độ chính xác có sẵn theo yêu cầu.

5. Hiệu suất tốc độ cao:

Phản ứng dữ dội được loại bỏ hoàn toàn bằng cách áp dụng tải trước đến sườn côn của cam được gia công chính xác và người theo dõi cam, dẫn đến tốc độ cao đáng tin cậy hoạt động. Tăng tốc được kiểm soát hoàn toàn giảm thiểu sốc do tải trọng hoặc rung động.

6. Một loạt các mô hình có sẵn:

Các mô hình tiêu chuẩn có sẵn của chúng tôi thay đổi tương ứng: • Mười một loại cho số điểm dừng • Năm loại cho các góc lập chỉ mục • Mười bảy loại nhà ở

7. Đường cong chuyển động:

Đường cong hình thang đã sửa đổi, đường cong hình sin đã sửa đổi, đã sửa đổi đường cong vận tốc không đổi và đường cong RBS có sẵn tương ứng với các ứng dụng cần thiết.

8. Cài đặt độc đáo:

Không giống như các cơ chế lập chỉ mục khác, chỉ mục TAN TZU Ổ đĩa nhỏ gọn và do đó có thể được cài đặt ở nhiều góc độ.

9. Thi công không cần bảo trì:

Ngoài việc thay dầu, không cần bảo dưỡng
