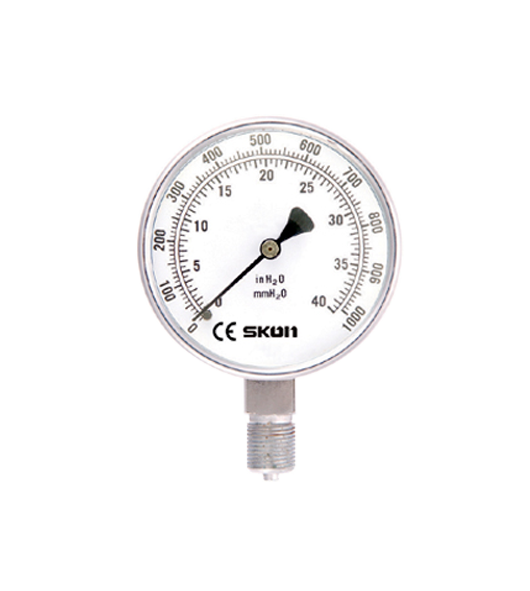

Đồng hồ đo áp suất là gì? Cấu tạo và Chức năng?

Cấu tạo của Đồng hồ đo áp suất

• Ring : vòng kết nối với Case
• Window : mặt kính hoặc bằng nhựa
• Gasket : đây là một miếng đệm giữa case và kính
• Point : kim đồng hồ
• Scale plate : mặt hiển thị giá trị áp suất
• Setscrew : ống vít kết nối
• Movement : bộ phận truyền động
• Bourdon : ống chứa áp suất
• Blowout disk : nút để điền dầu vào
• Case : vỏ đồng hồ bên ngoài

Chức năng của đồng hồ đo áp suất là gì?

• Đồng hồ đo áp lực thông thường được sử dụng trong ngành công nghiệp. Nó có chức năng giúp người sử dụng đo lường sự thay đổi áp suất trong môi trường xung quanh từ đó giúp ta có thể kiểm soát áp suất dễ dàng hơn rất nhiều.
• Trong một chiếc đồng hồ sẽ có các bộ phận tiếp xúc với chất lỏng. chúng được làm bằng chất liệu inox nên khả năng chống ăn mòn, chống rỉ rất cao đối với các môi trường sử dụng hóa chất.
• Ngoài ra đồng hồ được trang bị đĩa blowout nên ảnh hưởng của nhiệt độ sẽ không làm cho chất lượng đo và độ chính xác của đồng hồ thuyên giảm đi.
• Khi lắp đặt đồng hồ trực tiếp vào đường ống áp suất dòng chảy sẽ tác động lên các hệ thống cảm biến. Hệ thống này sẽ phân tích và báo lên các thang đo hiển thị.
• Có các trường hợp đo áp suất ta nên chọn áp lực đo ở khoảng giữa 30 – 65 % thì độ chính xác hay độ bền của thiết bị đo sẽ là cao nhất.
• Đa số đồng hồ đo áp suất nước thường được dùng cho các hệ thống thủy lực, các nhà máy xử lý nước, nước thải hoặc các hệ thống khí gas….

Nguyên lý cấu tạo của đồng hồ đo áp suất

Hầu hết khi tìm kiếm các thiết bị đo áp suất trên thị trường, chúng ta sẽ thấy có rất nhiều kiểu đồng hồ, đa dạng về cấu tạo và hình dạng cũng như tùy thuộc vào nhu cầu sử dụng mà có rất nhiều loại khác nhau. Tuy vậy, nhưng chúng cũng vẫn có những dạng chung mà chúng ta thường dùng như sau: dạng cơ khí và dạng điện tử. Tùy thuộc vào muc đích sử dụng mà chúng ta có thể lựa chọn sao cho phù hợp nhất.

Đồng hồ áp suất kiểu cơ khí

Cấu tạo: Loại đồng hồ áp suất này có cấu tạo chính của nó là một ống đồng hình dẹt, đã được uốn cong tương tự hình dấu hỏi, trong đó có 1 đầu được bịt kín, và đầu kia được nối với môi trường lưu chất cần được đo áp suất( lưu chất có thể là chất lỏng hoặc khí). Đầu bịt kín được liên kết mềm với một đầu ca cặp bánh răng. Trên trục của bánh răng còn lại có gắn lò xo đàn hồi và kim đồng hồ.

Nguyên lý hoạt động: Kim quay trên mặt đồng hồ có chia độ để hiển thị giá trị của áo suất. Khi đồng hồ hoạt động, nhờ vào áp suất của lưu chất tác dụng lên ống đồng, làm cho ống đồng bị co, giãn. Sự co giãn này sẽ tác động lên cơ cấu bánh răng trong đồng hồ, gián tiếp làm kim đồng hồ quay- chỉ giá trị áp suất tương ứng của lưu chất. Khi áp suất của lưu thể không đủ để làm giãn ống đồng thì kim đồng hồ chỉ về vạch “0” nhờ lò xo đàn hồi.

Đồng hồ đo áp suất kiểu điện từ

Cấu tạo: Bộ phận cảm biến có tấm màng áp lực được gắn với con trượt trên biến trở, sự dịch chuyển của con trượt tuỳ thuộc vào áp suất tác dụng lên tấm màng.

Nguyên lý hoạt động: Nhờ áp lực của lưu chất, tấm màng sẽ di chuyển phồng lên, xẹp xuống làm di chuyển con trượt trên. Con trượt sẽ di chuyển làm thay đổi điện trở trong mạch do đó làm tăng, giảm cường độ dòng điện qua cuộn dây. Nhờ vào sự thay đổi của cường độ dòng điện nên từ đó dẫn đến từ trường trong cuộn dây cũng sẽ dựa vào đó mà thay đổi theo. Và tiếp tục, bởi vì kim đồng hồ được làm từ vật liệu sắt nhiễm từ nên nó sẽ quay dưới tác dụng của lực điện từ của từ trường sinh ra bởi cuộn dây. Và cuối cùng kim đồng hồ quay, chúng ta sẽ đọc được giá trị của áp suất trên mặt hiển thị giá trị.
